Правильное подключение стартера — залог уверенного запуска двигателя в любых условиях. Даже незначительная ошибка в монтаже или ослабленный контакт могут привести к тому, что в самый неподходящий момент автомобиль откажется заводиться. Понимание базовой схемы подключения стартера и принципов его работы позволяет не только грамотно выполнить установку, но и быстро диагностировать большинство неисправностей системы запуска. Эта статья — ваше практическое руководство по всем аспектам, от теории до пошагового монтажа.
- Принцип работы стартера: из чего состоит и как функционирует система запуска
- Классическая схема подключения и распиновка контактов стартера
- Клемма 30: силовой плюс от аккумулятора
- Клемма 50: управляющий сигнал от замка зажигания
- «Масса»: надежное соединение с кузовом или двигателем
- Распространенные варианты схем и их отличия
- Подключение стартера через дополнительное реле: зачем это нужно и как реализовать
- Схемы для автомобилей ВАЗ (2107, 2109, Нива)
- Особенности цепи запуска на современных машинах с ЭБУ
- Как самостоятельно подключить стартер: пошаговое руководство
- Техника безопасности: обязательные шаги перед началом работ
- Процесс подключения: от монтажа до проверки
- Что делать, если стартер не крутит: диагностика неисправностей
- Часто задаваемые вопросы (FAQ)
- Какого сечения должен быть силовой провод для стартера?
- Как проверить стартер перед установкой на автомобиль?
- В чем разница между редукторным и обычным стартером?
Принцип работы стартера: из чего состоит и как функционирует система запуска
Стартер — это мощный электродвигатель постоянного тока, задача которого — провернуть коленчатый вал двигателя с достаточной скоростью для его запуска. Несмотря на компактные размеры, он потребляет огромный ток (сотни ампер), поэтому его цепь питания устроена особым образом.
Система запуска состоит из двух ключевых электрических цепей:
- Силовая цепь. По ней протекает большой ток от аккумулятора непосредственно к электродвигателю стартера. Эта цепь включает толстые провода и мощные контакты.
- Управляющая цепь. По ней идет слабый ток от замка зажигания, который активирует втягивающее реле.

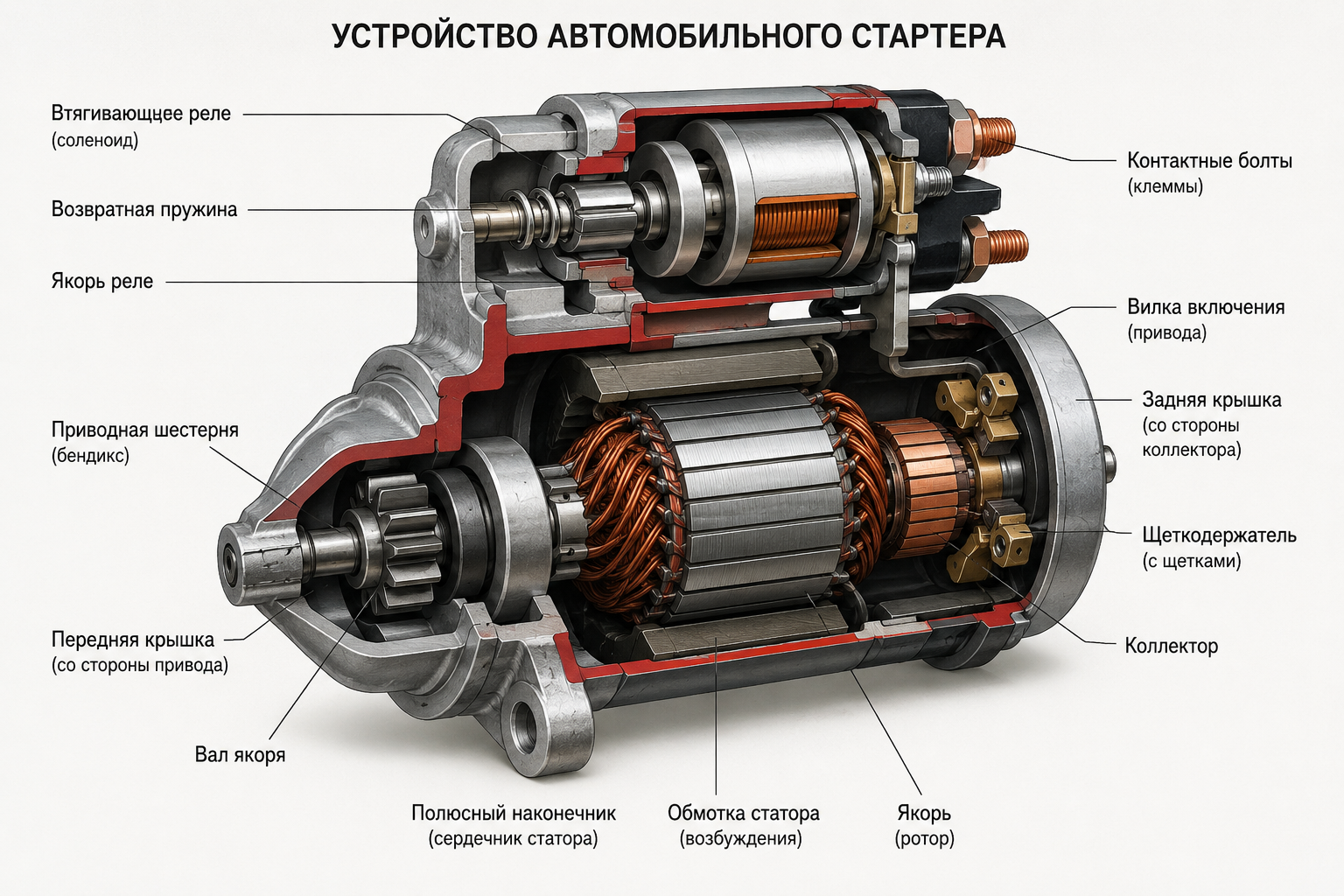

Сам стартер включает три основных узла:
- Электродвигатель: создает вращающий момент.
- Втягивающее реле (соленоид): выполняет две функции — выдвигает приводную шестерню и замыкает контакты силовой цепи.
- Приводная шестерня (бендикс): входит в зацепление с зубчатым венцом маховика двигателя, передавая ему вращение.
Как это работает на практике? Когда вы поворачиваете ключ в положение «Старт», напряжение подается на управляющую обмотку втягивающего реле. Реле срабатывает, и его сердечник толкает рычаг, который вводит бендикс в зацепление с маховиком. В конце своего хода сердечник замыкает два силовых контакта, подавая питание на электродвигатель. Двигатель начинает вращаться, прокручивая коленвал. Как только вы отпускаете ключ, пружина возвращает все в исходное положение.

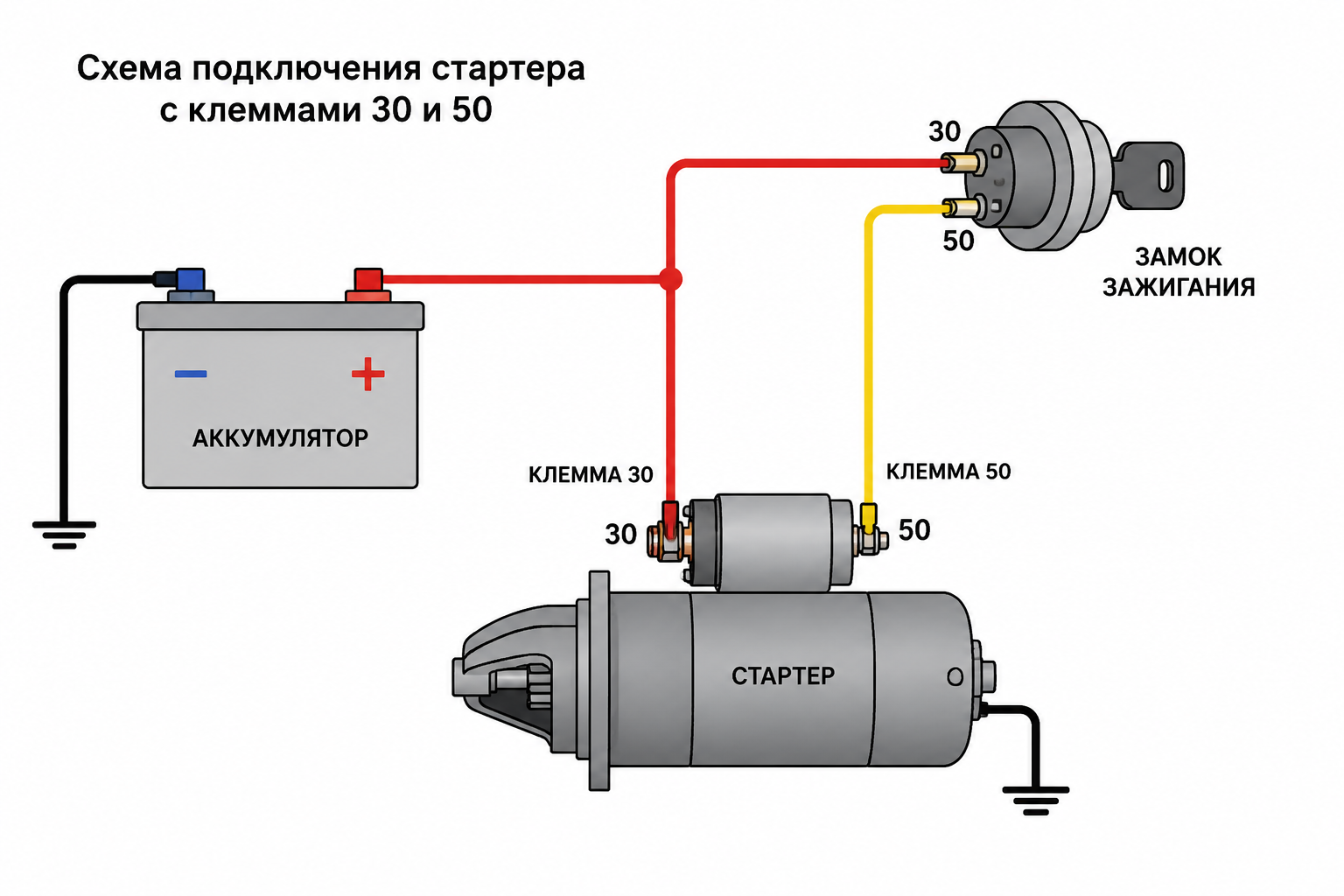

Классическая схема подключения и распиновка контактов стартера
На большинстве автомобилей используется стандартная и логичная схема подключения, которая не менялась десятилетиями. Она основана на трех ключевых точках подключения, которые часто имеют общепринятые обозначения по немецкому стандарту DIN.
Клемма 30: силовой плюс от аккумулятора
Это самый главный силовой контакт на втягивающем реле. К нему подключается толстый красный провод, идущий напрямую от плюсовой клеммы аккумуляторной батареи (АКБ).
- Назначение: Постоянное питание силовой цепи.
- Особенность: На этой клемме всегда присутствует напряжение +12В, независимо от положения ключа зажигания.
- Требования: Контакт должен быть идеально чистым и затянут с нужным моментом. Любое ослабление приведет к нагреву, падению напряжения и невозможности запустить двигатель.
Клемма 50: управляющий сигнал от замка зажигания
Это небольшой контакт на втягивающем реле, к которому подключается тонкий провод от замка зажигания (или от дополнительного реле стартера).
- Назначение: Подача управляющего сигнала на соленоид.
- Особенность: Напряжение +12В появляется на этой клемме только в момент, когда ключ зажигания повернут в положение «Старт».
- Требования: Надежный контакт без окислов. Обрыв или плохой контакт в этой цепи — частая причина того, что стартер «молчит».
«Масса»: надежное соединение с кузовом или двигателем
Стартер не имеет отдельного провода для «минуса». Его корпусом является отрицательный контакт.
- Назначение: Обеспечение обратной цепи для тока (заземление).
- Особенность: «Масса» передается через крепежные болты, которыми стартер прикручен к блоку двигателя или коробке передач.
- Требования: Привалочная плоскость между стартером и двигателем должна быть чистой, без краски, ржавчины и грязи. Плохая масса — одна из самых коварных неисправностей, которую сложно диагностировать.
Распространенные варианты схем и их отличия
Хотя базовый принцип остается неизменным, в зависимости от возраста и конструкции автомобиля схема может иметь свои особенности.

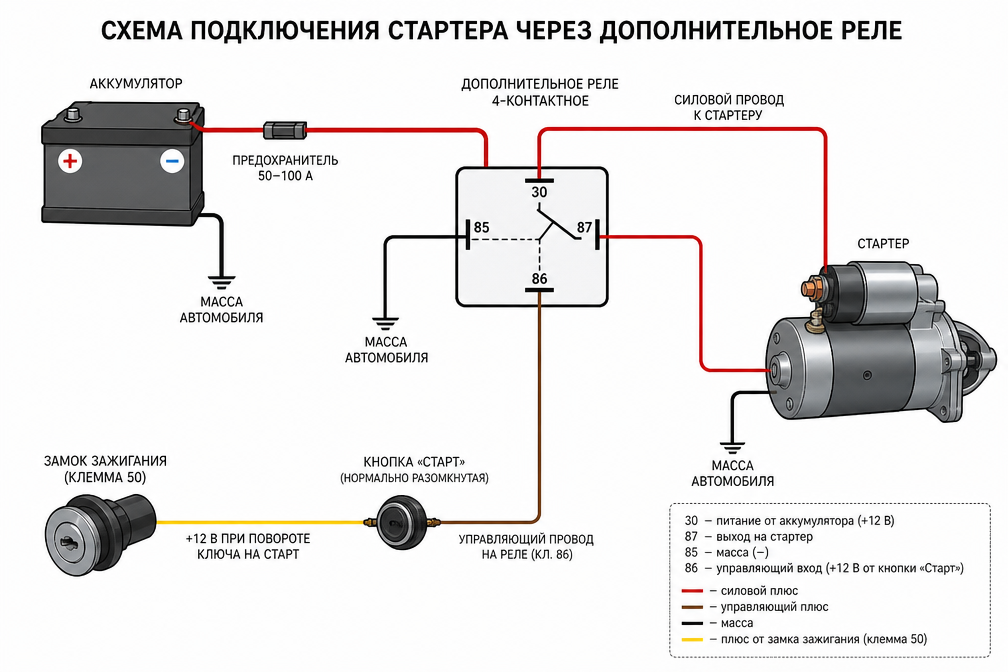

Подключение стартера через дополнительное реле: зачем это нужно и как реализовать
На старых автомобилях или при большом падении напряжения в цепи замка зажигания стартер может щелкать, но не крутить. Это происходит потому, что до клеммы 50 доходит слишком низкое напряжение. Решение — установка дополнительного 4-контактного реле.
Зачем это нужно? Чтобы разгрузить контакты замка зажигания. Слабый ток от замка будет лишь активировать реле, а уже само реле будет подавать на клемму 50 мощный и стабильный «плюс» напрямую от аккумулятора.
Как подключить:
- Контакт 86 реле: подключаем к проводу, который раньше шел на клемму 50 стартера.
- Контакт 85 реле: подключаем к «массе».
- Контакт 30 реле: подключаем толстым проводом к клемме 30 стартера (или напрямую к «плюсу» АКБ).
- Контакт 87 реле: подключаем к клемме 50 стартера.
Схемы для автомобилей ВАЗ (2107, 2109, Нива)
Для владельцев отечественных автомобилей ВАЗ схемы подключения хорошо известны и документированы. Они используют классическую компоновку с замком зажигания, реле зажигания и самим стартером.
На моделях вроде ВАЗ 2109 или «Нива» цепь управления стартером часто включает в себя дополнительное реле, которое находится в монтажном блоке. Это усложняет диагностику: если стартер не реагирует, проверять нужно не только замок зажигания, но и это реле, а также соответствующий предохранитель.
Особенности цепи запуска на современных машинах с ЭБУ
В автомобилях, выпущенных в последние 10-15 лет, процесс запуска контролируется электроникой. Простого замыкания контактов ключом уже недостаточно.
На современных авто с 2020-х годов и по 2026 год включительно, замок зажигания или кнопка «Start-Stop» отправляет лишь запрос в электронный блок управления (ЭБУ) или блок комфорта (BCM). Компьютер проверяет ряд условий: получен ли сигнал от иммобилайзера, находится ли селектор АКПП в положении «P» или «N», выжата ли педаль сцепления на МКПП. Только после этого ЭБУ подает команду на реле стартера, которое и запускает двигатель.
Такая схема повышает безопасность и надежность, но усложняет самостоятельную диагностику без специального сканера.
Как самостоятельно подключить стартер: пошаговое руководство
Замена и подключение стартера — задача, с которой можно справиться самостоятельно при наличии базовых инструментов и соблюдении техники безопасности.
Техника безопасности: обязательные шаги перед началом работ
ВНИМАНИЕ: Перед началом любых работ с электрикой стартера обязательно отключите минусовую клемму аккумулятора! Стартер напрямую соединен с «плюсом» АКБ, и случайное замыкание силового провода на «массу» приведет к короткому замыканию, искрам, повреждению проводки и даже возгоранию.
- Установите автомобиль на ровную поверхность, используйте стояночный тормоз и противооткатные упоры.
- Убедитесь, что у вас есть удобный доступ к месту крепления стартера (часто требуется яма или подъемник).
- Используйте качественные ключи и головки подходящего размера.
Процесс подключения: от монтажа до проверки
- Монтаж стартера. Установите стартер на его штатное место на картере сцепления или блоке двигателя. Убедитесь, что он плотно прилегает к привалочной плоскости. Равномерно и надежно затяните крепежные болты.

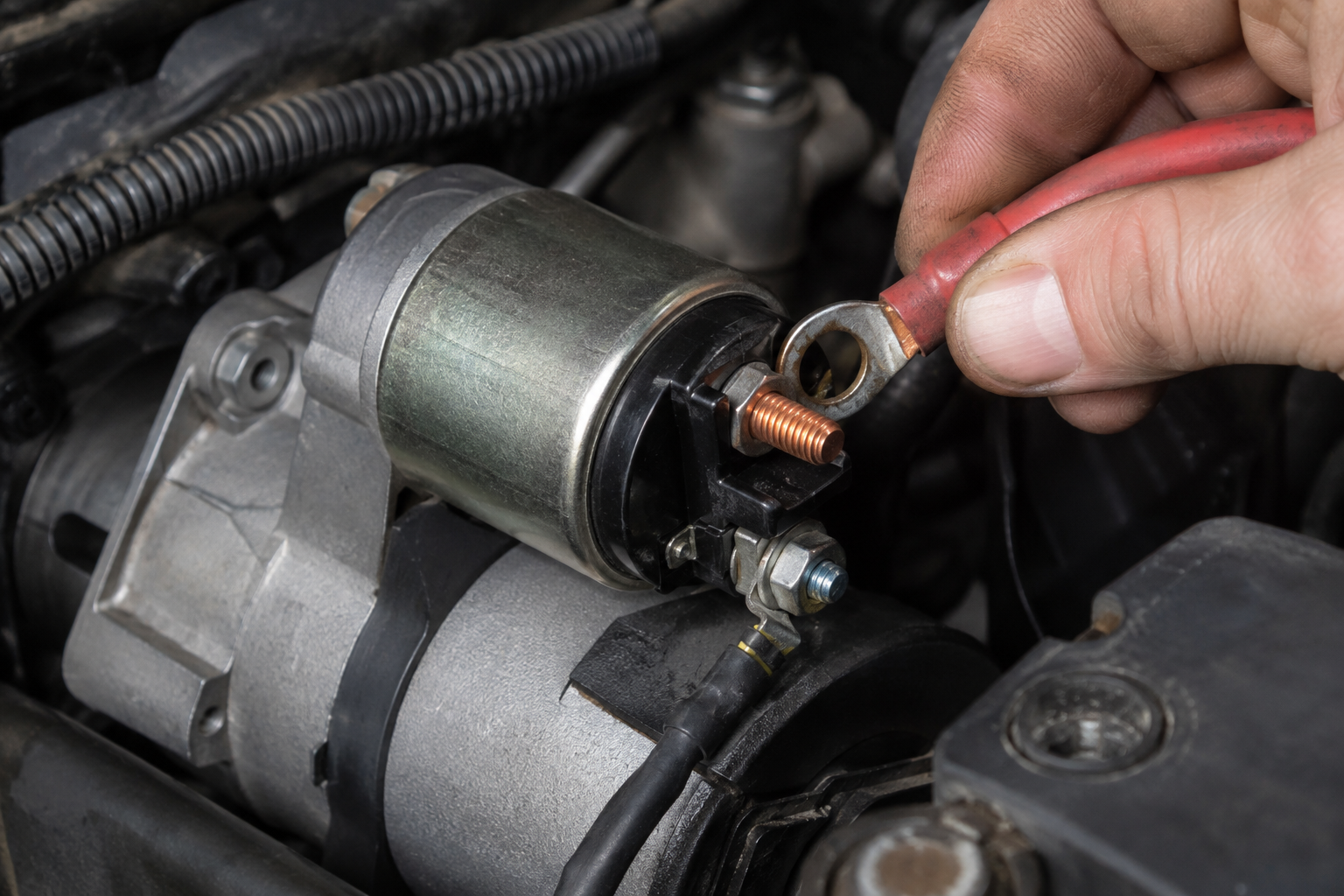

- Подключение силового провода. Возьмите толстый провод от аккумулятора. Очистите его клемму и силовой болт на втягивающем реле (клемма 30) от грязи и окислов. Плотно наденьте клемму и надежно затяните гайку.
- Подключение управляющего провода. Подключите тонкий провод от замка зажигания к соответствующей клемме на соленоиде (клемма 50). Обычно это разъем типа «мама».
- Финальная проверка. Еще раз визуально осмотрите все подключения. Убедитесь, что провода не касаются горячих частей двигателя (например, выпускного коллектора) и вращающихся элементов.
- Подключение аккумулятора. Только теперь можно подключать обратно минусовую клемму АКБ.
- Тестовый запуск. Поверните ключ в замке зажигания и попробуйте завести двигатель. Если все сделано правильно, вы услышите уверенную работу стартера.
Что делать, если стартер не крутит: диагностика неисправностей
Если после поворота ключа ничего не происходит или слышны странные звуки, можно провести первичную диагностику по характерным симптомам.
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| Одиночный щелчок, стартер не крутит | Втягивающее реле сработало, но на мотор не пошло питание. | 1. Силовые контакты на клемме 30 и «массе». 2. Износ щеток электродвигателя стартера. 3. Внутренний обрыв в стартере. |
| Частые, трещащие щелчки | Нехватка напряжения для удержания реле и вращения мотора. | 1. Заряд аккумулятора (классический симптом севшей АКБ). 2. Клеммы на аккумуляторе (окислы, слабое крепление). |
| Стартер жужжит, но двигатель не вращается | Электромотор работает, но не передает вращение на маховик. | 1. Неисправность бендикса (обгонной муфты). 2. Сломан пластиковый рычаг (вилка) во втягивающем реле. 3. Износ зубьев на венце маховика или бендиксе. |
| Полная тишина при повороте ключа | На втягивающее реле не приходит управляющий сигнал. | 1. Заряд аккумулятора. 2. Предохранитель цепи стартера. 3. Реле стартера (если есть). 4. Контактная группа замка зажигания. 5. Провод, идущий на клемму 50. |
Часто задаваемые вопросы (FAQ)
Какого сечения должен быть силовой провод для стартера?
Сечение силового провода зависит от мощности стартера и длины кабеля, но для большинства легковых автомобилей оно составляет от 25 мм² до 50 мм². Использование провода меньшего сечения недопустимо — он будет перегреваться, вызывать падение напряжения и может стать причиной пожара.
Как проверить стартер перед установкой на автомобиль?
Можно провести проверку «на столе». Надежно закрепите стартер (например, в тисках). Подключите «минус» аккумулятора к корпусу стартера с помощью провода для прикуривания. Другим проводом подключите «плюс» аккумулятора к клемме 30. Затем коротким отрезком провода кратковременно замкните клемму 30 и клемму 50. Стартер должен сработать: бендикс выдвинется вперед, и мотор начнет вращаться. Будьте осторожны, стартер создает большой крутящий момент.
В чем разница между редукторным и обычным стартером?
Основное отличие в конструкции. У обычного (прямого) стартера вал электродвигателя напрямую вращает бендикс. У редукторного стартера между двигателем и бендиксом установлен планетарный редуктор. Это позволяет использовать более компактный и высокооборотистый электродвигатель, который через редуктор создает больший крутящий момент. Редукторные стартеры более эффективны, потребляют меньше тока и лучше запускают двигатель в мороз.
