Двигатель вашего автомобиля — это сердце, которое работает при высоких температурах. Чтобы он не перегрелся и не вышел из строя, существует система охлаждения, а ее ключевой элемент — вентилятор. Многие водители слышат, как он включается, но не все до конца понимают, как работает вентилятор охлаждения и почему его исправность так важна для здоровья машины.
В этом руководстве мы подробно разберем принципы работы, виды вентиляторов, типичные неисправности и заглянем в будущее систем охлаждения. Эти знания помогут вам лучше понимать свой автомобиль и вовремя заметить потенциальные проблемы.
- Принцип работы вентилятора охлаждения: от нагрева до вращения
- Ключевые компоненты системы
- Процесс в действии: от датчика до вращения лопастей
- Типы вентиляторов охлаждения: от механики до умной электроники
- Механические вентиляторы с вискомуфтой: наследие прошлого
- Электрические вентиляторы: современный стандарт эффективности
- Особенности работы в разных автомобилях (взгляд 2026)
- В классических ДВС: бензин и дизель
- В электромобилях: охлаждение батареи и силовой электроники
- Основные неисправности: что делать, если вентилятор не работает
- Симптомы поломки: как распознать проблему
- Возможные причины: от предохранителя до блока управления
- Будущее систем охлаждения: что нас ждет после 2026 года
- Часто задаваемые вопросы (FAQ)
- При какой температуре должен включаться вентилятор охлаждения?
- Можно ли ехать, если не работает вентилятор?
- Почему вентилятор продолжает работать после выключения зажигания?

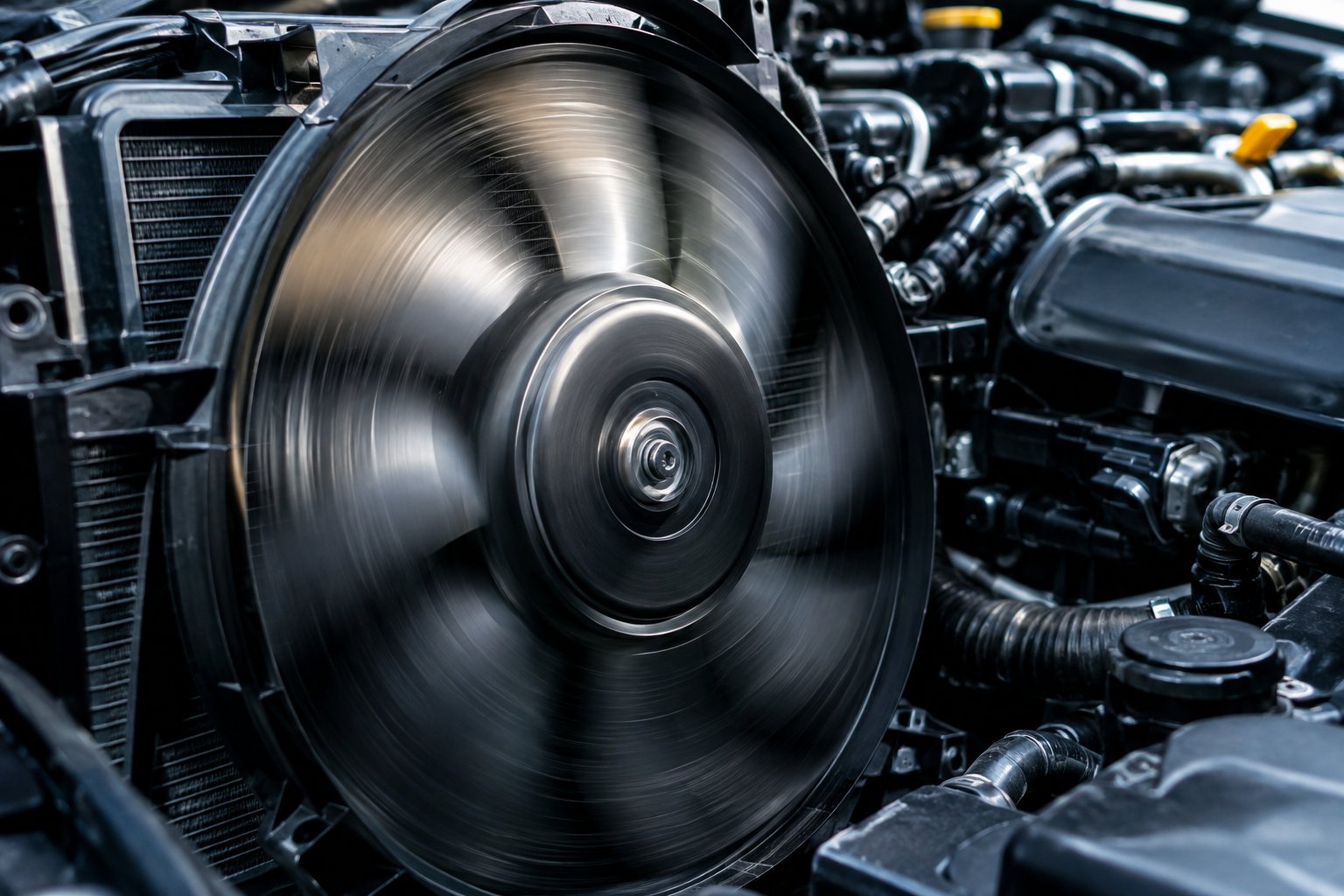

Принцип работы вентилятора охлаждения: от нагрева до вращения
Работа вентилятора — это четко отлаженный процесс, управляемый электроникой автомобиля. Он включается не постоянно, а только тогда, когда это действительно необходимо, экономя энергию и ресурс деталей.

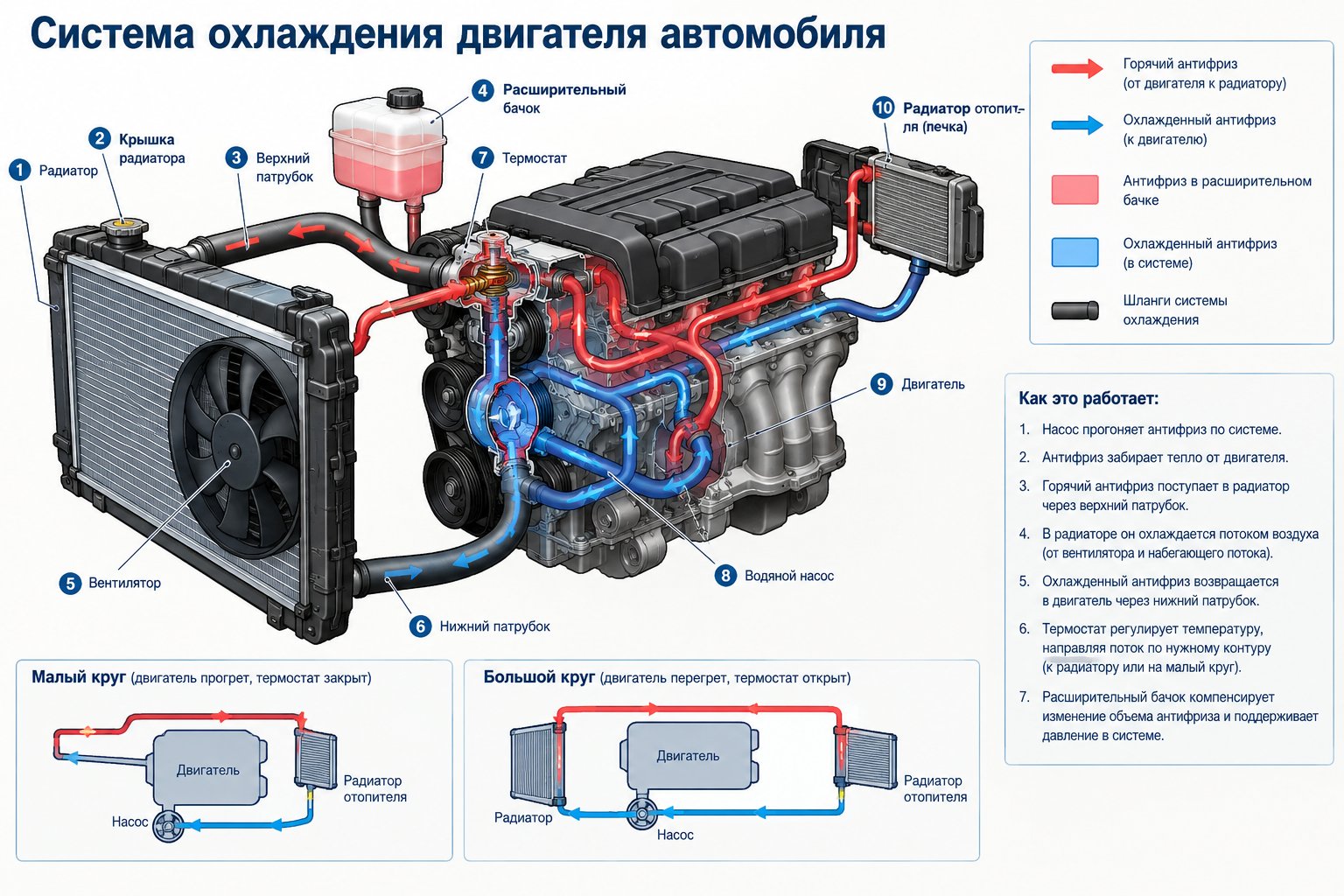

Ключевые компоненты системы
Чтобы понять логику работы, нужно знать основных участников этого процесса. Система состоит из нескольких взаимосвязанных элементов:
- Радиатор: Устройство в передней части автомобиля, через которое проходит охлаждающая жидкость (антифриз). Его задача — рассеивать тепло в атмосферу.
- Датчик температуры охлаждающей жидкости (ДТОЖ): Небольшой сенсор, который измеряет температуру антифриза и передает данные в электронный блок управления.
- Электронный блок управления (ЭБУ): «Мозг» автомобиля. Он получает информацию от датчика и принимает решение о включении или выключении вентилятора.
- Реле: Электрический переключатель. ЭБУ подает на него слабый сигнал, а реле замыкает силовую цепь, подавая мощный ток на мотор вентилятора.
- Электродвигатель и крыльчатка: Сам вентилятор, состоящий из мотора и лопастей, которые создают поток воздуха для принудительного охлаждения радиатора.
Процесс в действии: от датчика до вращения лопастей
Весь цикл включения вентилятора можно разбить на несколько простых шагов:
- Нагрев двигателя. Во время работы, особенно в пробках или при интенсивной езде, температура двигателя и охлаждающей жидкости растет.
- Срабатывание датчика. Когда температура антифриза достигает заданного порога (обычно в диапазоне 95–105°C), ДТОЖ фиксирует это и отправляет сигнал в ЭБУ.
- Решение ЭБУ. Блок управления анализирует полученные данные. Если температура превышает норму, он принимает решение активировать вентилятор.
- Активация реле. ЭБУ посылает низковольтный сигнал на реле вентилятора.
- Подача питания на мотор. Реле замыкает цепь высокого тока, и на электродвигатель вентилятора поступает напряжение от аккумулятора.
- Активное охлаждение. Крыльчатка начинает вращаться, создавая мощный поток воздуха через соты радиатора. Это значительно ускоряет процесс теплообмена, и температура антифриза начинает снижаться.
- Отключение. Как только температура опускается до безопасного уровня, датчик сообщает об этом в ЭБУ, и блок управления отключает вентилятор через реле.
Этот цикл повторяется по мере необходимости, поддерживая оптимальную рабочую температуру двигателя в районе 88–104°C.
Типы вентиляторов охлаждения: от механики до умной электроники
За историю автомобилестроения системы охлаждения прошли долгий путь эволюции. Сегодня на дорогах можно встретить автомобили с разными типами вентиляторов.
Механические вентиляторы с вискомуфтой: наследие прошлого
На старых автомобилях, особенно на внедорожниках и грузовиках с продольным расположением двигателя, часто устанавливались механические вентиляторы. Они приводятся в движение ремнем от коленчатого вала двигателя.
| Характеристика | Описание |
|---|---|
| Принцип работы | Вентилятор вращается постоянно, пока работает двигатель. Скорость вращения зависит от оборотов мотора. |
| Регулировка | Частично регулируется с помощью вискомуфты — устройства, которое при нагреве становится более вязким и передает больше крутящего момента на крыльчатку. |
| Недостатки | Постоянно отбирает мощность у двигателя (даже когда охлаждение не нужно), создает дополнительный шум, менее эффективен. |
Сегодня такая конструкция считается устаревшей и практически не используется в легковых автомобилях.

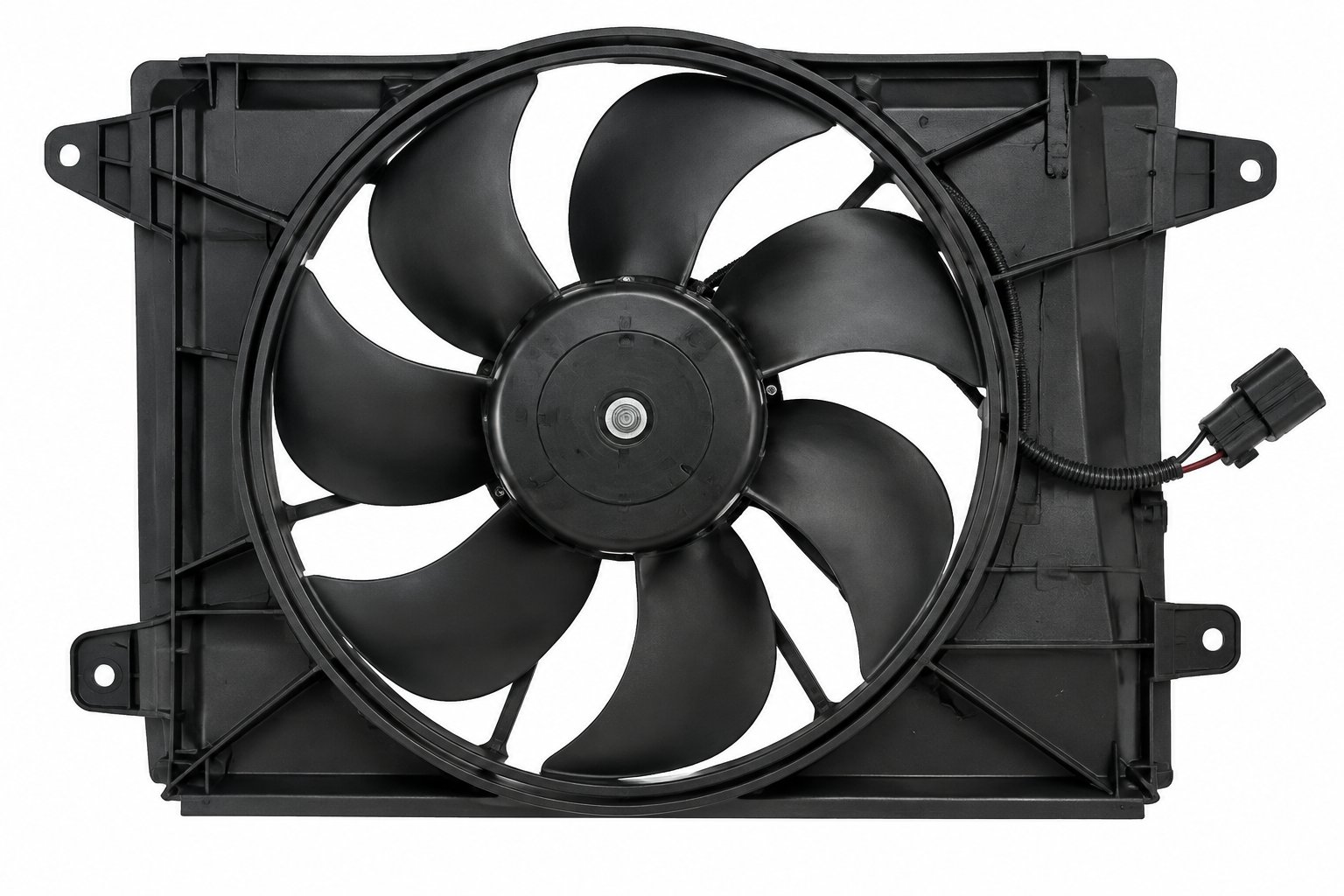

Электрические вентиляторы: современный стандарт эффективности
Абсолютное большинство современных автомобилей, выпущенных в 2026 году, оснащены электрическими вентиляторами. Они лишены недостатков механических аналогов и управляются электроникой.
Согласно исследованиям, современные электрические вентиляторы с переменной скоростью вращения могут снизить энергопотребление системы охлаждения на 15–20% по сравнению с простыми односкоростными моделями, что положительно сказывается на расходе топлива.
Их главные преимущества:
- Работа по требованию: Включаются только при необходимости, не нагружая двигатель без причины.
- Эффективность: Могут работать на полную мощность даже при низких оборотах двигателя (например, в пробке).
- Точное управление: Многие модели имеют несколько скоростей вращения или плавную регулировку (ШИМ-управление), что позволяет ЭБУ очень точно поддерживать температуру.
Особенности работы в разных автомобилях (взгляд 2026)
Хотя общий принцип охлаждения схож, в зависимости от типа силовой установки задачи и реализация системы могут сильно отличаться.
В классических ДВС: бензин и дизель
В автомобилях с двигателем внутреннего сгорания основная задача системы — отводить избыточное тепло от блока цилиндров и головки блока. Вентилятор здесь работает в паре с радиатором, наполненным антифризом, и активируется в основном при медленном движении или на холостом ходу, когда естественного набегающего потока воздуха недостаточно.

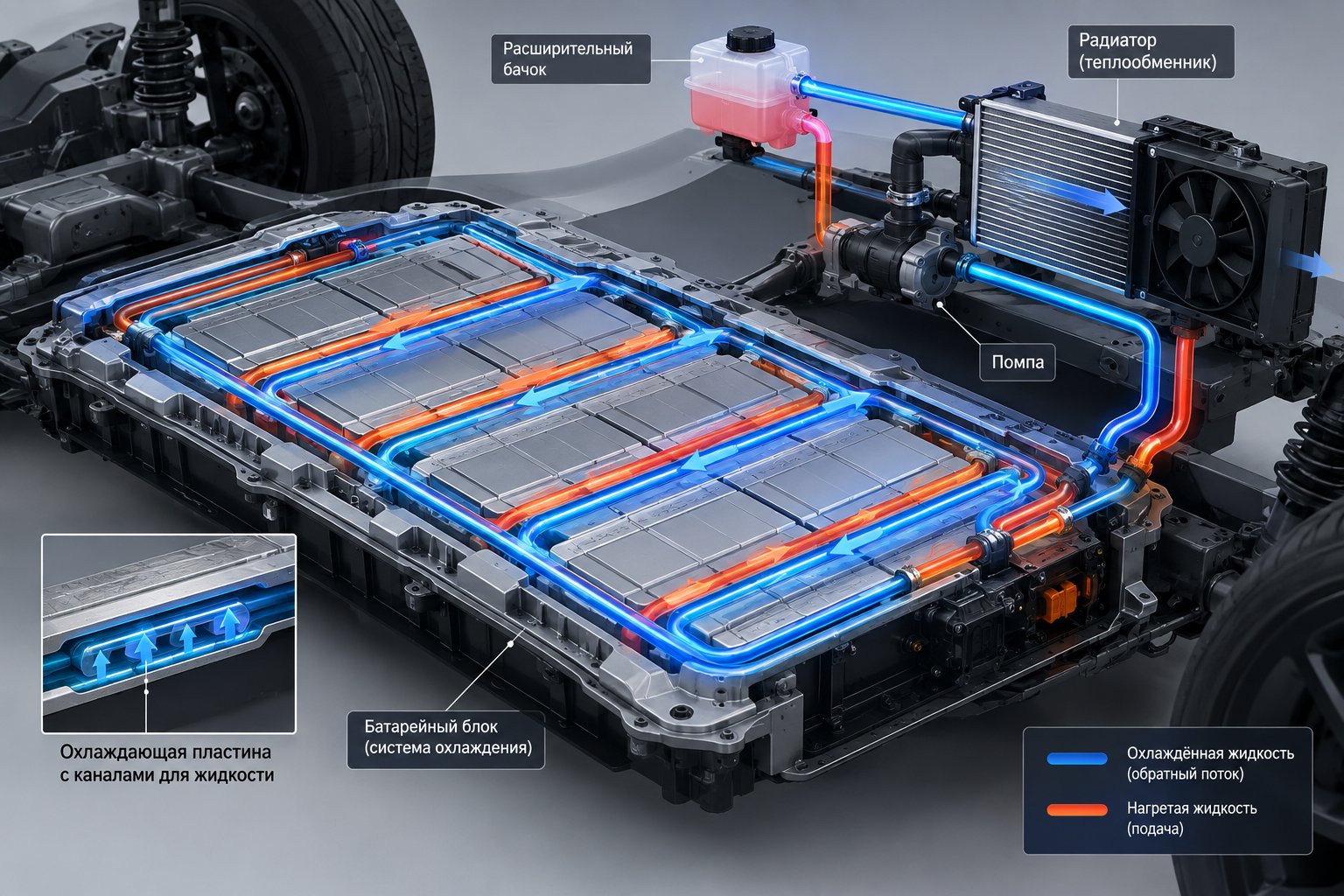

В электромобилях: охлаждение батареи и силовой электроники
У электромобилей и гибридов нет горячего ДВС в привычном понимании, но у них есть компоненты, которые сильно греются и требуют эффективного охлаждения:
- Тяговая батарея: Оптимальная температура для литий-ионных аккумуляторов — ключ к их долговечности и эффективности. Перегрев может привести к быстрой деградации и даже возгоранию.
- Инвертор и силовая электроника: Преобразование постоянного тока от батареи в переменный для электродвигателя сопровождается выделением большого количества тепла.
В этих автомобилях система охлаждения может иметь несколько контуров и использовать вентиляторы для обдува радиаторов, охлаждающих не только антифриз, но и хладагент климатической системы, который также может участвовать в терморегуляции батареи.
Основные неисправности: что делать, если вентилятор не работает
Отказ вентилятора охлаждения — серьезная проблема, которая может привести к перегреву и дорогостоящему ремонту двигателя. Важно уметь вовремя распознать симптомы и понимать возможные причины.
Симптомы поломки: как распознать проблему
Вот несколько явных признаков того, что с вентилятором что-то не так:
- Стрелка температуры ползет вверх в пробках. Это самый частый симптом. На ходу двигатель охлаждается встречным потоком воздуха, а при остановке без вентилятора температура быстро растет.

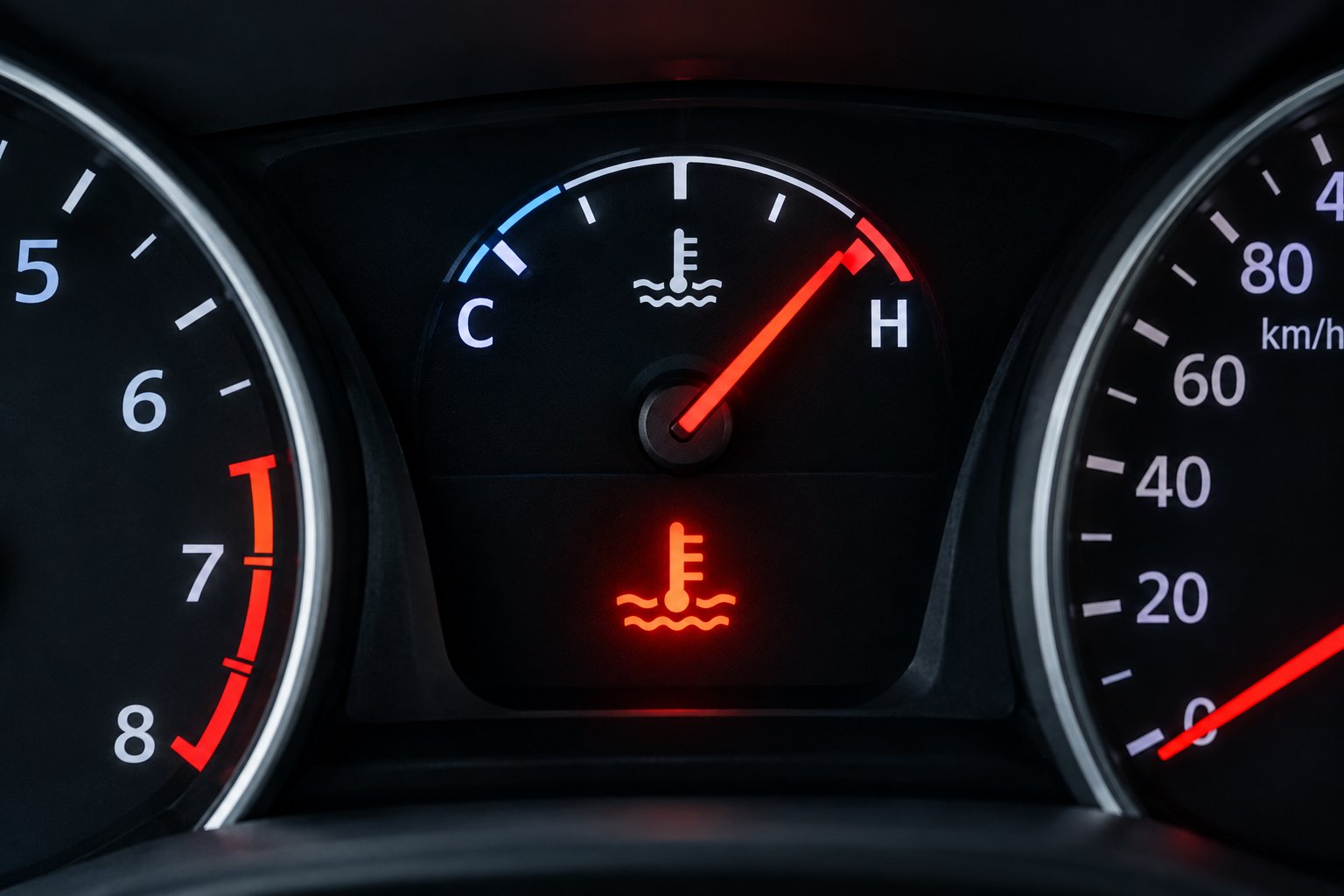

- Горит индикатор перегрева на приборной панели. Красный значок в виде термометра — сигнал немедленно остановиться.
- Кондиционер работает хуже. На многих автомобилях вентилятор радиатора также отвечает за охлаждение конденсатора кондиционера. Если он не работает, давление в системе растет, и эффективность охлаждения салона падает.
- Не слышно шума работающего вентилятора. После остановки в жаркую погоду вы должны слышать характерный гул вентилятора. Если его нет, это повод для беспокойства.
Возможные причины: от предохранителя до блока управления
Если вы столкнулись с проблемой, не стоит паниковать. Причина может быть как пустяковой, так и серьезной. Вот наиболее распространенные:
- Сгоревший предохранитель. Самая простая и дешевая в устранении причина. Проверьте блок предохранителей по схеме в руководстве к вашему авто.
- Неисправное реле. Реле со временем может выйти из строя. Его замена также несложна и недорога.
- Отказ датчика температуры. Если ЭБУ не получает верных данных о температуре, он не даст команду на включение.
- Проблемы с проводкой. Обрыв или окисление контактов в цепи питания вентилятора.
- Выход из строя мотора вентилятора. Сам электродвигатель может сгореть или его может заклинить. Это уже более серьезная поломка, требующая замены узла в сборе.
- Сбой в ЭБУ. Самая редкая и дорогая причина. Блок управления может перестать подавать управляющий сигнал.
Важно: Если вы заметили признаки перегрева, немедленно остановитесь в безопасном месте и заглушите двигатель. Продолжать движение с неработающим вентилятором крайне опасно для мотора.
Будущее систем охлаждения: что нас ждет после 2026 года
Технологии не стоят на месте. Инженеры постоянно работают над повышением эффективности и надежности систем терморегуляции. В ближайшие годы мы увидим следующие тренды:
- Интегрированные системы термоменеджмента. Все компоненты, выделяющие тепло (ДВС, трансмиссия, батарея, электроника), будут объединены в единую интеллектуальную систему с несколькими контурами охлаждения для оптимального распределения тепла.
- Предиктивное управление. Используя данные навигации (например, о предстоящем подъеме в гору) и стиля вождения, система будет заранее готовиться к повышенным нагрузкам, активируя охлаждение превентивно.
- Безлопастные и более эффективные вентиляторы. Новые аэродинамические решения и материалы позволят создавать более тихие, легкие и производительные вентиляторы.
- Активные аэродинамические элементы. Жалюзи перед радиатором, которые открываются только при необходимости, уже стали стандартом. В будущем их работа будет еще более точно синхронизирована с работой вентиляторов для идеального баланса между охлаждением и аэродинамикой.
Понимание того, как работает система охлаждения, — это не просто техническая грамотность, а залог долгой и беспроблемной эксплуатации вашего автомобиля.
Часто задаваемые вопросы (FAQ)
При какой температуре должен включаться вентилятор охлаждения?
Температура включения зависит от модели автомобиля и настроек ЭБУ, но в большинстве современных машин это происходит в диапазоне 95–105°C. В некоторых автомобилях может быть несколько порогов для включения разных скоростей вентилятора.
Можно ли ехать, если не работает вентилятор?
Это крайне рискованно. Движение возможно на высокой скорости по трассе, где двигатель охлаждается набегающим потоком воздуха. Однако в городе, в пробках или при медленном движении двигатель почти гарантированно перегреется. Лучше не рисковать и сразу отправляться на диагностику.
Почему вентилятор продолжает работать после выключения зажигания?
Это нормальная функция на многих современных автомобилях. После остановки горячий двигатель продолжает отдавать тепло, и температура антифриза может даже немного вырасти (эффект "heat soak"). ЭБУ оставляет вентилятор включенным на несколько минут, чтобы безопасно охладить мотор и подкапотное пространство, предотвращая повреждение компонентов.
