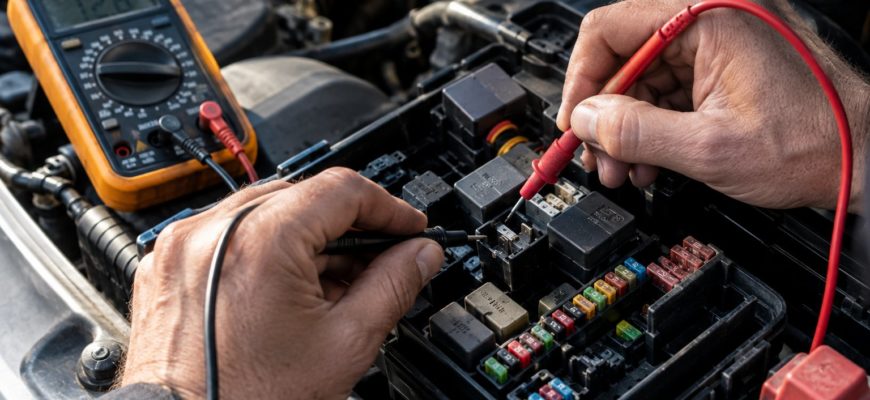

Как самостоятельно проверить реле зажигания: полное руководство по диагностике в 2026 году

Ваш автомобиль отказался заводиться в самый неподходящий момент? Первое, что приходит на ум, — севший аккумулятор. По статистике, проблемы с батареей действительно являются причиной более 60% случаев, когда машина не стартует. Однако есть и другой, менее очевидный, но не менее важный виновник — реле зажигания. Эта небольшая деталь может полностью парализовать работу двигателя, и ее диагностика часто не требует поездки в сервис. В этой статье мы подробно разберем, как проверить реле зажигания самостоятельно, используя простые и доступные методы.

Что такое реле зажигания и почему оно так важно?

Реле зажигания — это, по сути, электромагнитный выключатель. Его задача — управлять подачей мощного электрического тока от аккумулятора к ключевым компонентам системы зажигания, таким как катушка зажигания и электронный блок управления двигателем (ЭБУ). Без него эти системы просто не получат необходимого питания для запуска и работы мотора.

Принцип работы и ключевая роль в системе запуска двигателя

Когда вы поворачиваете ключ в замке зажигания, на управляющую обмотку реле подается слабый ток. Это создает электромагнитное поле, которое замыкает контакты силовой цепи. В результате мощный ток от аккумулятора поступает к потребителям, и двигатель запускается.

Проще говоря, реле работает как посредник. Оно позволяет слаботочному сигналу от замка зажигания управлять мощным потоком энергии, необходимым для работы двигателя. Это защищает замок зажигания и другую электронику от перегрузок.

Где находится реле зажигания: типичные места расположения

Чаще всего реле зажигания расположено в одном из двух мест:

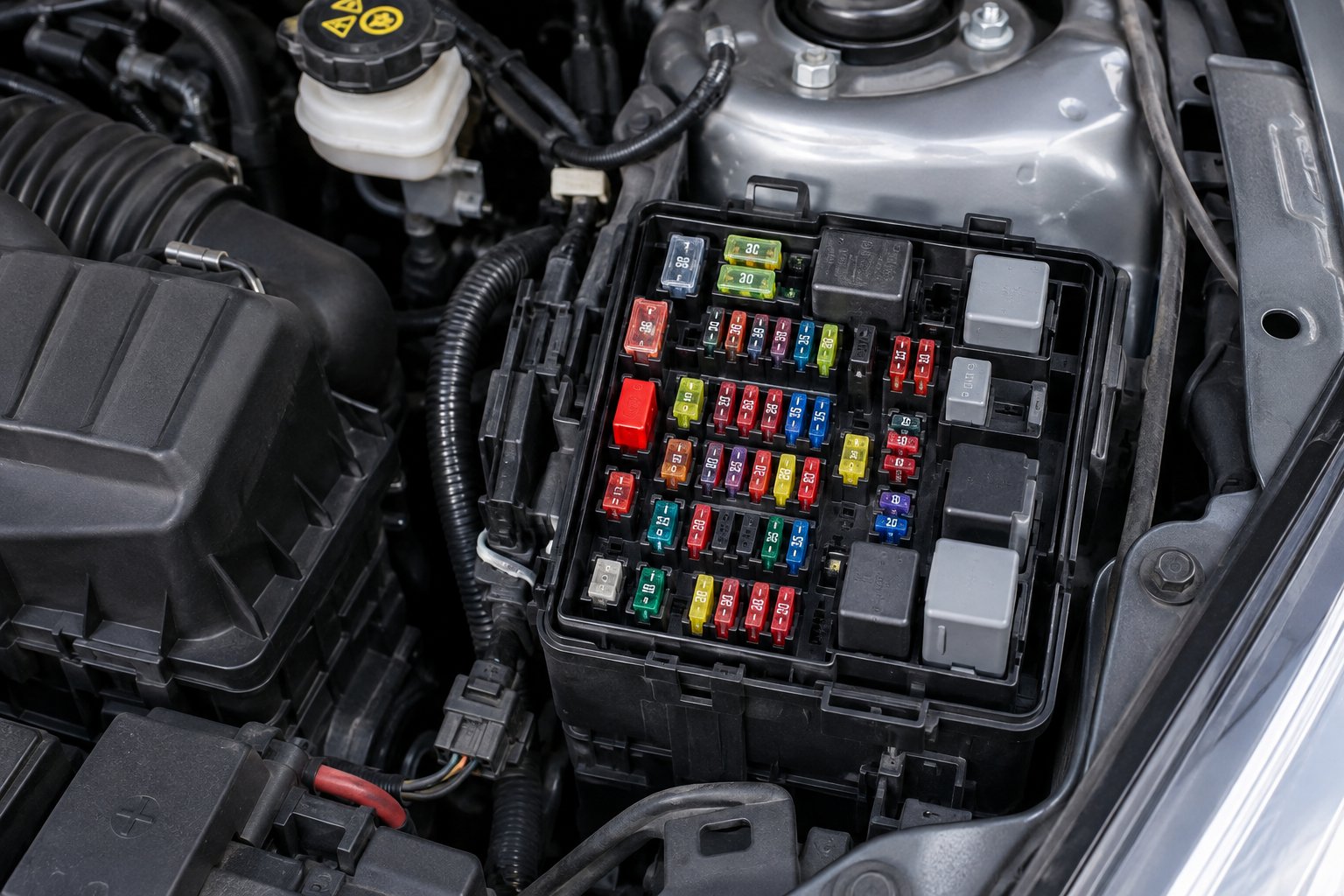

1. В блоке предохранителей под капотом. Это самое распространенное место.
2. В салонном блоке предохранителей, обычно под приборной панелью со стороны водителя или за перчаточным ящиком.

Чтобы точно найти нужное реле, загляните в руководство по эксплуатации вашего автомобиля или посмотрите на схему, которая часто напечатана на внутренней стороне крышки блока предохранителей. Реле зажигания обычно обозначается как "IGN Relay", "Main Relay" или соответствующим символом.

Главные признаки неисправности: как понять, что проблема именно в реле?

Симптомы отказавшего реле зажигания часто можно спутать с проблемами аккумулятора, стартера или топливной системы. Однако есть несколько характерных признаков, указывающих именно на эту деталь.

Автомобиль не заводится или глохнет

Это самый очевидный симптом. Проблема может проявляться по-разному:

• Полное отсутствие реакции: Вы поворачиваете ключ, но ничего не происходит — стартер не крутит, приборная панель не загорается.
• Стартер крутит, но двигатель не запускается.: Это означает, что стартер получает питание, а вот система зажигания — нет.
• Двигатель глохнет во время движения: Если реле периодически теряет контакт, подача питания на систему зажигания может прерваться, и мотор заглохнет прямо на ходу. Это крайне опасная ситуация.

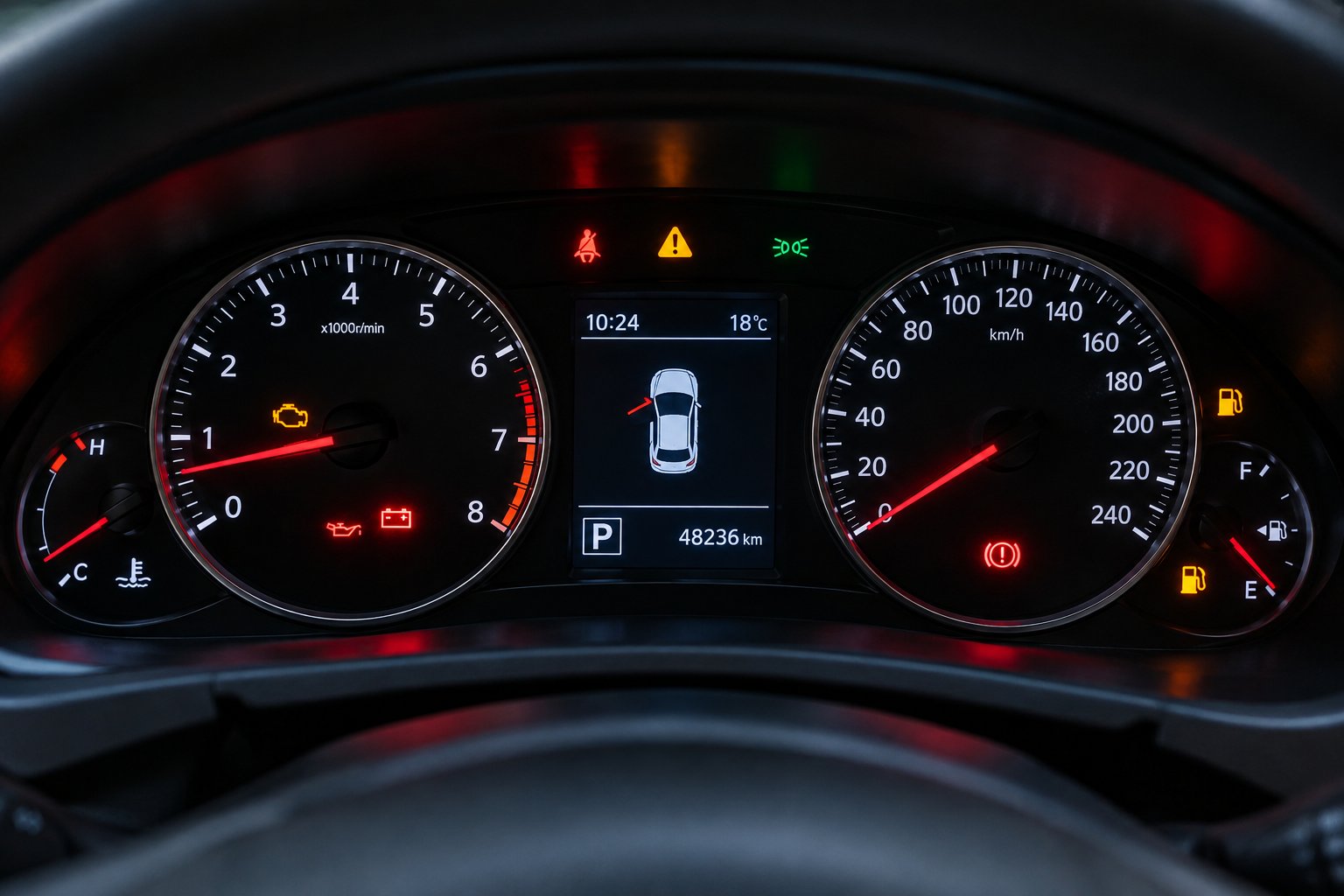

Проблемы с электропитанием приборной панели

Неисправное реле зажигания может быть причиной того, что при повороте ключа не загораются контрольные лампы на приборной панели, не работает магнитола или климат-контроль. Питание на эти компоненты часто идет через ту же цепь, что и на систему зажигания.

Посторонние щелчки из блока предохранителей

Если при попытке завести машину вы слышите быстрые, повторяющиеся щелчки из-под капота. или из-под приборной панели, это может указывать на неисправность реле. Это звук, с которым реле пытается замкнуть контакты, но не может сделать это из-за внутреннего повреждения или недостаточного напряжения.

Мнение эксперта: Автовладельцы часто тратят деньги на новый аккумулятор или диагностику стартера, когда на самом деле проблема кроется в копеечном реле. Прежде чем приступать к дорогостоящему ремонту, всегда стоит проверить этот узел.

Подготовка к диагностике: необходимые инструменты и меры безопасности

Перед началом любой работы с электрикой автомобиля необходимо соблюдать меры предосторожности.

Безопасность прежде всего:

• Отключите аккумулятор. Обязательно снимите минусовую (-) клемму с аккумулятора, чтобы обесточить бортовую сеть и избежать короткого замыкания или удара током.
• Работайте в хорошо освещенном месте.
• Убедитесь, что автомобиль стоит на ровной поверхности и включен стояночный тормоз.

Необходимые инструменты:
Для первого, самого простого способа проверки, инструменты не понадобятся вовсе. Для второго, более точного, вам потребуется:

• Мультиметр (цифровой или аналоговый).
• Источник питания на 12В (можно использовать аккумулятор автомобиля).
• Два провода для подачи питания на реле.

Как проверить реле зажигания самостоятельно: 2 проверенных способа

Существует два надежных метода диагностики, которые можно выполнить без специальных знаний и оборудования. Начнем с самого простого.

Способ №1: Экспресс-проверка методом замены без инструментов

Этот метод гениален в своей простоте и не требует никаких приборов. Он основан на том, что в блоке предохранителей вашего автомобиля установлено несколько одинаковых реле для разных систем.

Порядок действий:

1. Найдите реле зажигания. Используйте схему на крышке блока предохранителей или инструкцию к автомобилю.
2. Найдите идентичное реле. Осмотрите соседние реле. Вам нужно найти точно такое же по размеру, форме и маркировке контактов. Часто идентичные реле используются для звукового сигнала, противотуманных фар или вентилятора охлаждения.
3. Поменяйте их местами. Аккуратно, раскачивая из стороны в сторону, извлеките подозрительное реле зажигания и реле-донор. Поставьте реле-донор на место реле зажигания.
4. Проверьте результат. Подключите клемму аккумулятора и попробуйте завести автомобиль.

• Если машина завелась, значит, ваше старое реле зажигания неисправно.
• Если проблема осталась, то реле, скорее всего, в порядке, и причину нужно искать в другом месте.

Важно: После проверки не забудьте вернуть реле на свои места, особенно если вы использовали реле от жизненно важных систем (например, топливного насоса).

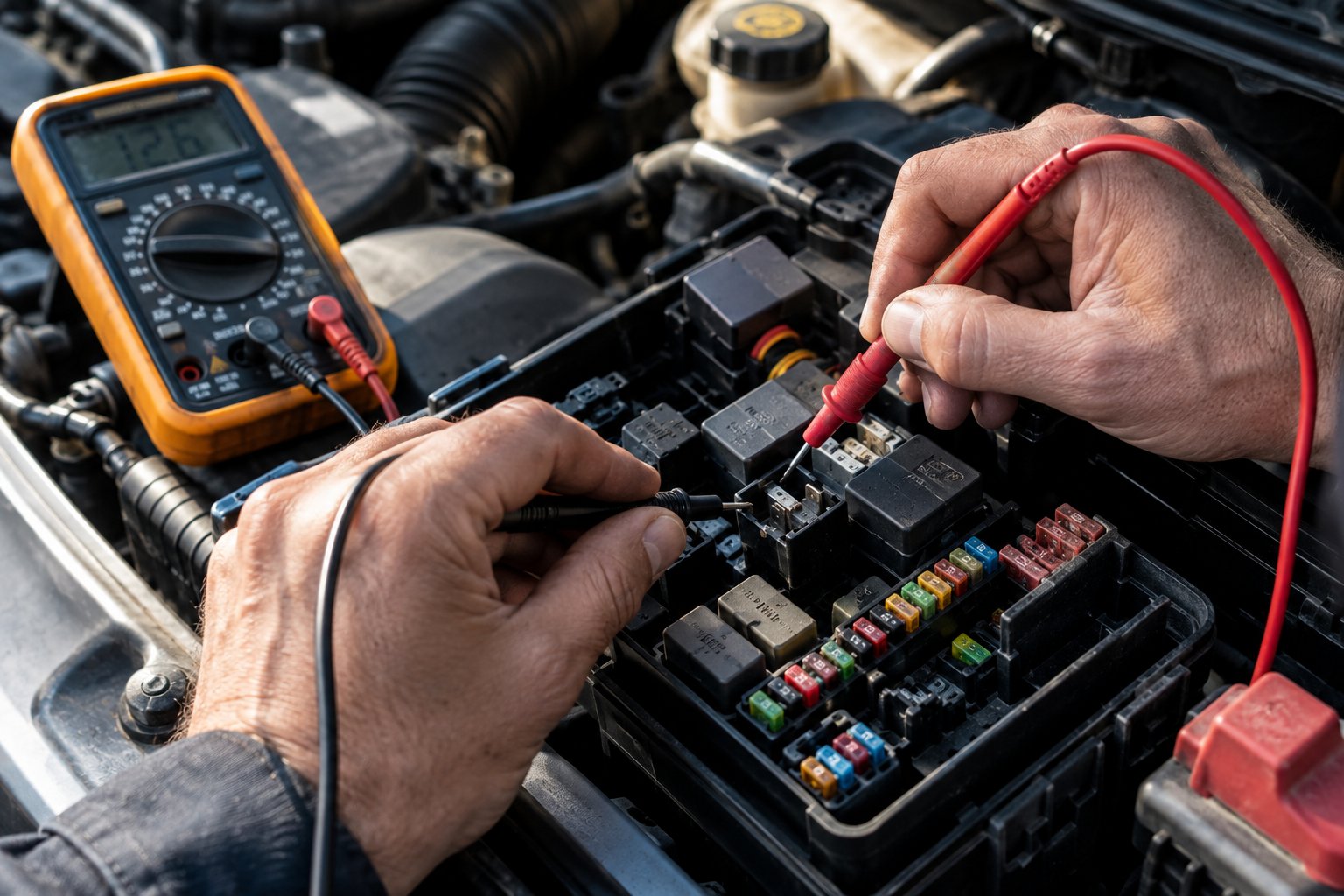

Способ №2: Точная диагностика с помощью мультиметра

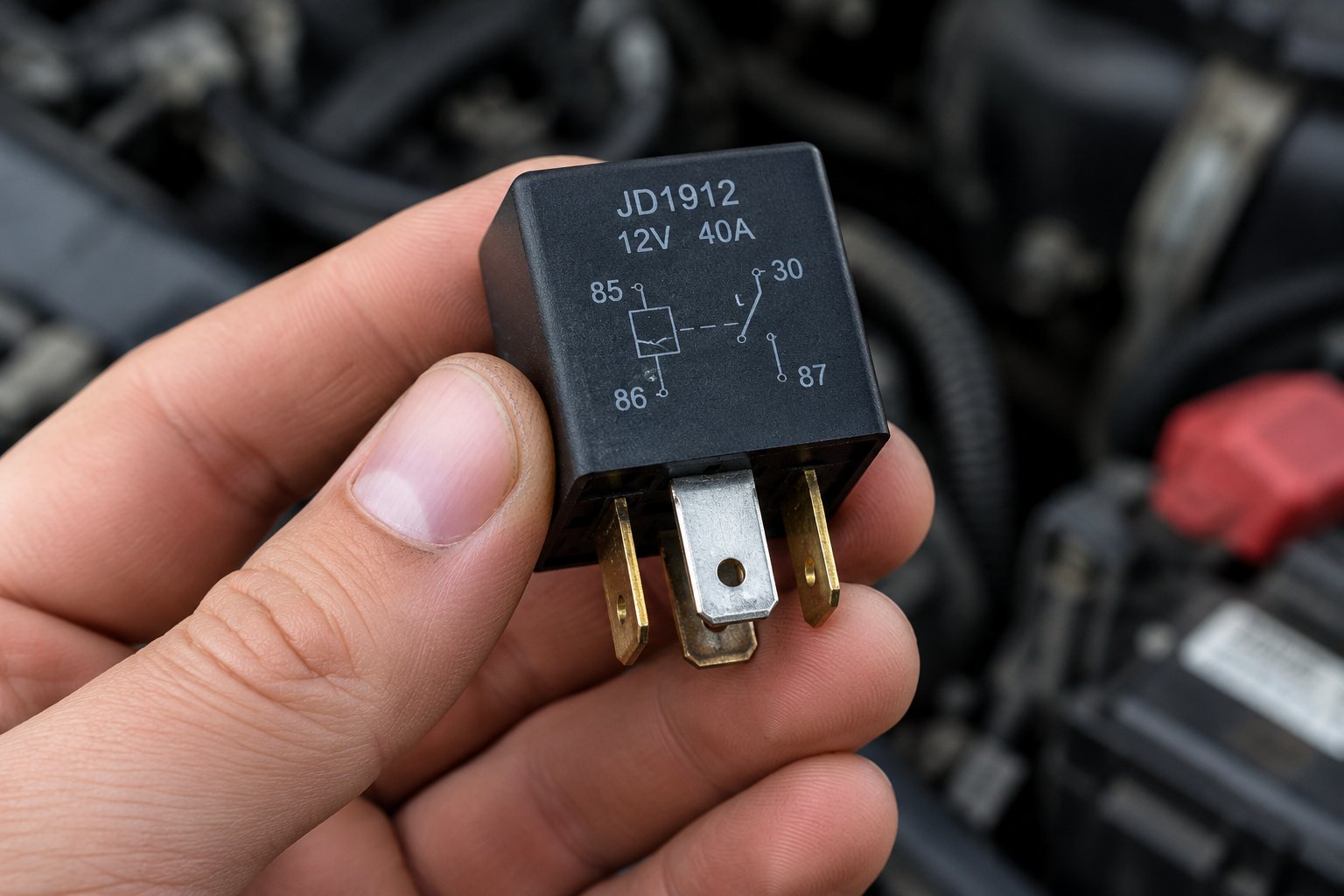

Этот метод требует наличия мультиметра, но дает 100% точный результат. Стандартное автомобильное реле имеет 4 или 5 контактов, пронумерованных на корпусе.

Пошаговая инструкция по проверке:

1. Извлеките реле из блока предохранителей.

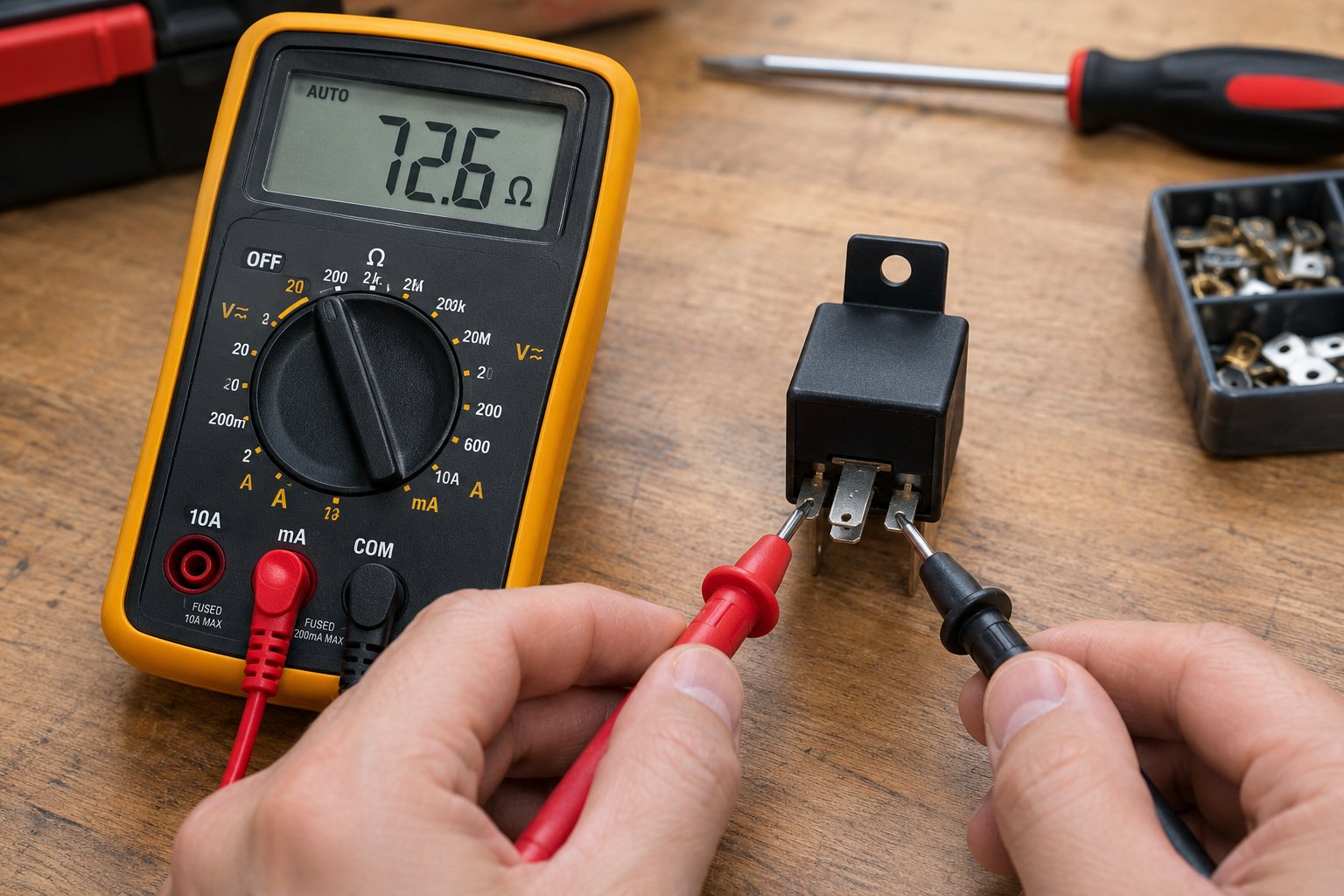

2. Проверьте управляющую катушку. Переключите мультиметр в режим измерения сопротивления (Ω). Подключите щупы к контактам 85 и 86. Исправное реле должно показать сопротивление в диапазоне от 50 до 120 Ом. Если прибор показывает обрыв (бесконечность) или короткое замыкание (0 Ом), катушка неисправна, и реле нужно менять.
3. Проверьте силовые контакты. Переключите мультиметр в режим "прозвонки" (со значком диода или звукового сигнала). Подключите щупы к контактам 30 и 87. В спокойном состоянии цепь должна быть разомкнута — прибор не должен издавать звука, а на экране будет "бесконечность".
4. Подайте питание на катушку. Теперь самый важный этап. Подайте напряжение 12В от аккумулятора на контакты 85 и 86 (полярность не имеет значения). В момент подачи питания вы должны услышать отчетливый щелчок — это сработал электромагнит и замкнул силовые контакты.
5. Проверьте замкнутую цепь. Не отключая питание от контактов 85 и 86, снова измерьте сопротивление между контактами 30 и 87. Теперь цепь должна быть замкнута, а мультиметр должен показать сопротивление, близкое к нулю, и издать звуковой сигнал.

Если реле прошло все эти тесты, оно полностью исправно. Если на каком-либо из этапов проверка не удалась — реле подлежит замене.

Реле оказалось неисправным. Что делать дальше?

Если диагностика подтвердила поломку, не стоит расстраиваться. Замена реле — простая и недорогая процедура.

Пошаговая инструкция по замене

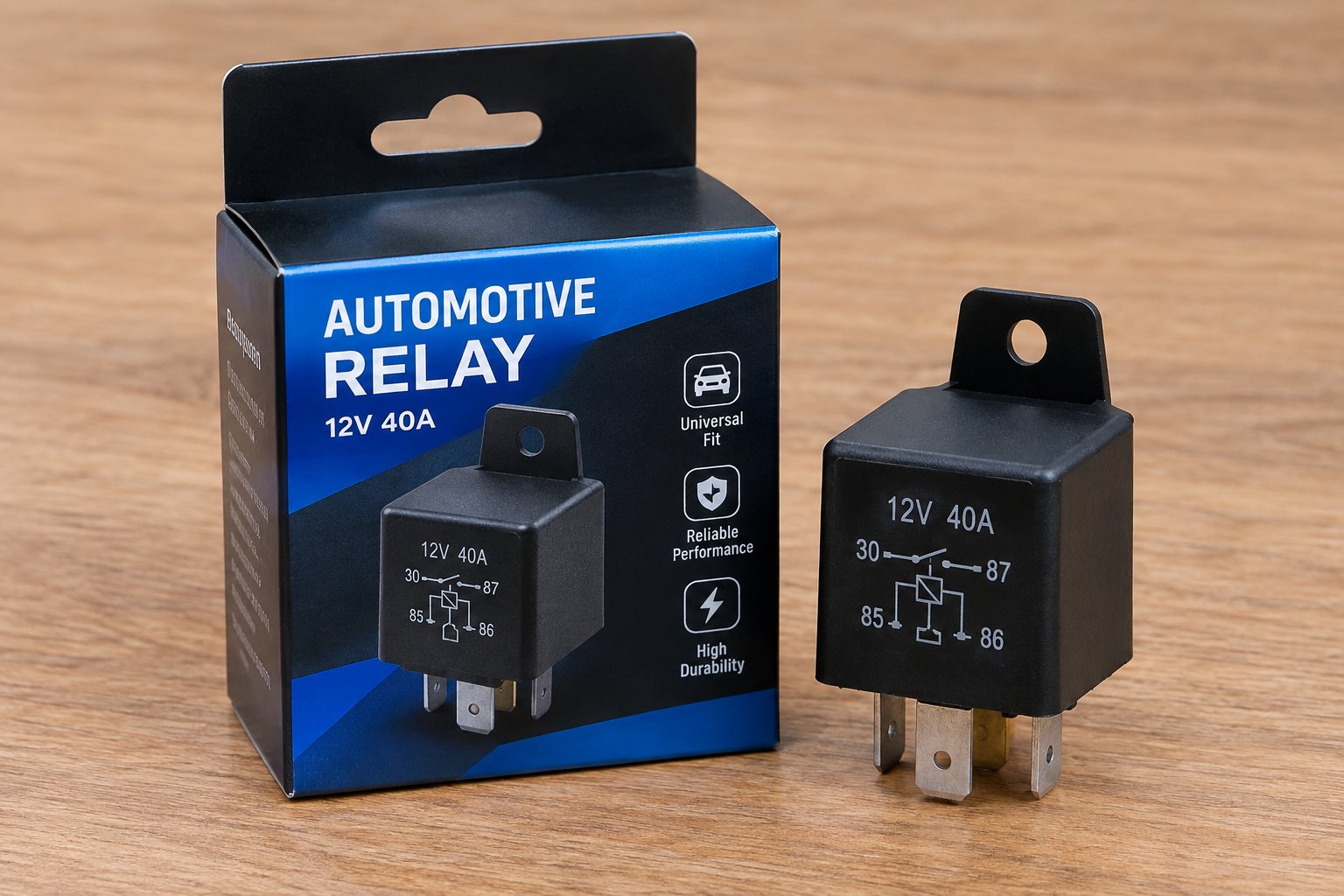

1. Купите новое реле. Убедитесь, что оно полностью соответствует старому по номеру детали, характеристикам тока и расположению контактов.
2. Отключите минусовую клемму аккумулятора.
3. Извлеките старое реле из его гнезда в блоке предохранителей.
4. Установите новое реле. Оно должно войти в гнездо плотно, до упора.
5. Подключите клемму аккумулятора и проверьте работу автомобиля.

Выбор и ориентировочная стоимость нового реле в 2026 году

При выборе нового реле у вас есть два основных варианта:

• Оригинальная запчасть (OEM): Гарантированное качество и полная совместимость. Стоимость, как правило, выше.
• Аналог от стороннего производителя: Более доступный по цене вариант. Выбирайте продукцию известных брендов (Bosch, Hella, Denso и т.д.), чтобы не жертвовать надежностью.

На 2026 год ориентировочная стоимость реле зажигания составляет:

• Для отечественных автомобилей и популярных иномарок: от 500 до 1500 рублей.
• Для премиальных или редких моделей: от 2000 до 5000 рублей.

Часто задаваемые вопросы (FAQ)

Может ли неисправное реле зажигания разрядить аккумулятор?

Да, может. Если контакты реле "залипнут" в замкнутом положении, система зажигания и другие цепи останутся под напряжением даже после выключения двигателя. Это приведет к быстрой разрядке аккумулятора за несколько часов или за ночь.

Какой средний срок службы у реле зажигания?

Реле зажигания — достаточно надежный компонент без строго определенного срока службы. В среднем оно без проблем работает 100 000 – 150 000 км пробега и более. Его выход из строя чаще связан с производственным браком, перепадами напряжения в бортовой сети или попаданием влаги.

В чем разница между реле зажигания и реле стартера?

Это два разных компонента. Реле зажигания подает питание на систему зажигания (катушки, свечи, ЭБУ) и другие бортовые системы. Реле стартера (часто его называют втягивающим реле и оно является частью самого стартера) управляет подачей очень большого тока непосредственно на электродвигатель стартера для прокрутки коленвала.

Опасно ли продолжать ездить с подозрениями на неисправность реле?

Однозначно опасно. Самый большой риск заключается в том, что двигатель может внезапно заглохнуть во время движения, например, при обгоне или в плотном потоке. Это приведет к отключению усилителя руля и тормозов, создавая аварийную ситуацию. При первых же подозрениях на неисправность реле зажигания необходимо провести диагностику и замену.
