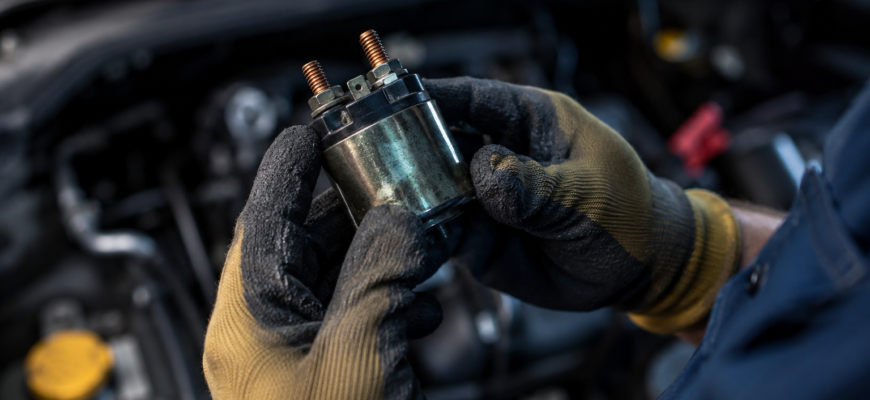

Как выполнить ремонт втягивающего реле стартера своими руками: пошаговая инструкция 2026

Когда автомобиль отказывается заводиться, а вместо привычного звука двигателя слышны лишь щелчки, многие автовладельцы сразу думают о замене стартера. Однако часто проблема кроется в одной его небольшой, но важной детали — втягивающем реле. Понимание его устройства и симптомов неисправности позволяет провести точную диагностику и, во многих случаях, выполнить ремонт втягивающего реле стартера своими руками, значительно сэкономив бюджет. В этой статье мы подробно разберем все этапы: от выявления проблемы до ее решения.

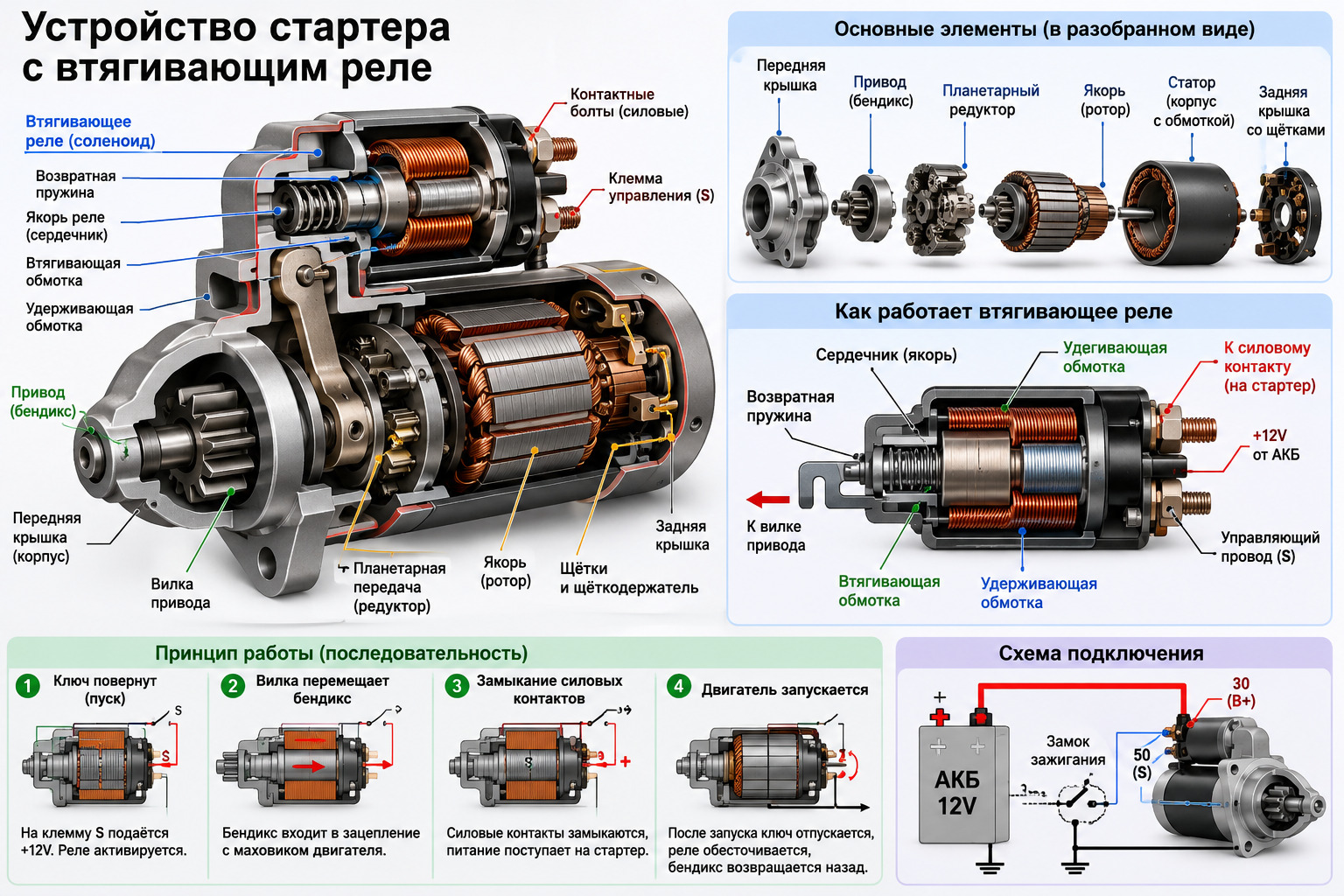

Что такое втягивающее реле стартера и за что оно отвечает?

Втягивающее (или тяговое) реле — это электромагнитный переключатель, установленный на корпусе стартера. Его задача — выполнять две ключевые функции одновременно:

1. Подача питания на стартер. Реле замыкает силовые контакты, через которые высокий ток от аккумулятора поступает напрямую на электродвигатель стартера, заставляя его вращаться.
2. Механическое зацепление с маховиком. С помощью специального рычага (вилки) реле выдвигает шестерню стартера (бендикс) и вводит ее в зацепление с зубчатым венцом маховика двигателя.

Проще говоря, при повороте ключа зажигания именно втягивающее реле «оживляет» стартер и соединяет его с двигателем для запуска. Когда двигатель завелся, и вы отпускаете ключ, реле размыкает контакты и возвращает бендикс в исходное положение.

Главные признаки неисправности: как понять, что проблема именно в реле

Поломка втягивающего реле имеет характерные симптомы, которые сложно спутать с другими неисправностями. Если вы заметили один из следующих признаков, скорее всего, проблема именно в нем.

• Одиночный громкий щелчок при повороте ключа. Это самый частый симптом. Реле срабатывает, бендикс выдвигается, но силовые контакты внутри реле не замыкаются из-за износа или подгорания. В результате стартер не вращается.
• Серия быстрых щелчков (треск). Такое поведение часто указывает на низкий заряд аккумулятора или плохой контакт на его клеммах. Реле пытается сработать, но ему не хватает напряжения, и оно тут же отключается, создавая треск.
• Стартер вращается, но двигатель не прокручивается. В этом случае электродвигатель стартера работает вхолостую. Это означает, что силовая цепь замкнулась, но механическая часть реле не сработала — бендикс не вошел в зацепление с маховиком.
• Полная тишина при повороте ключа. Если не слышно даже щелчка, возможно, обрыв в управляющей цепи реле (тонкий провод) или полностью вышла из строя его обмотка.
• Стартер не отключается после запуска двигателя. Редкий, но опасный симптом. Он означает, что контакты реле «залипли» в замкнутом положении или механически заклинил шток. В этом случае нужно немедленно заглушить двигатель и скинуть клемму с аккумулятора, чтобы не сжечь стартер.

Диагностика своими руками: проверяем втягивающее реле в гараже

Прежде чем снимать стартер и приступать к ремонту, важно убедиться, что виновато именно реле, а не другие элементы системы пуска.

Правила безопасности: что сделать перед началом работы

Безопасность — прежде всего. Любые манипуляции с электрикой автомобиля, особенно с силовыми цепями стартера, требуют соблюдения мер предосторожности.

Важно: Перед началом любой диагностики или ремонта обязательно отключите минусовую клемму от аккумулятора. Это предотвратит случайное короткое замыкание и возможные травмы.

Проверка «напрямую» с помощью отвертки

Этот «дедовский» метод позволяет быстро проверить, исправен ли сам электродвигатель стартера. Для этого нужно замкнуть два силовых болта на задней крышке втягивающего реле (большой болт от аккумулятора и контакт, идущий на стартер) старой отверткой с изолированной ручкой.

• Если стартер начал вращаться (без зацепления с маховиком), значит, его электродвигатель исправен, и проблема, скорее всего, в реле или его управляющей цепи.
• Если ничего не произошло, проблема в самом стартере (щетки, обмотка) или в плохом контакте силового провода.

Внимание! Этот метод сопряжен с риском. Возникает сильная искра, можно повредить контакты или получить ожог. Используйте его только в крайнем случае и с большой осторожностью.

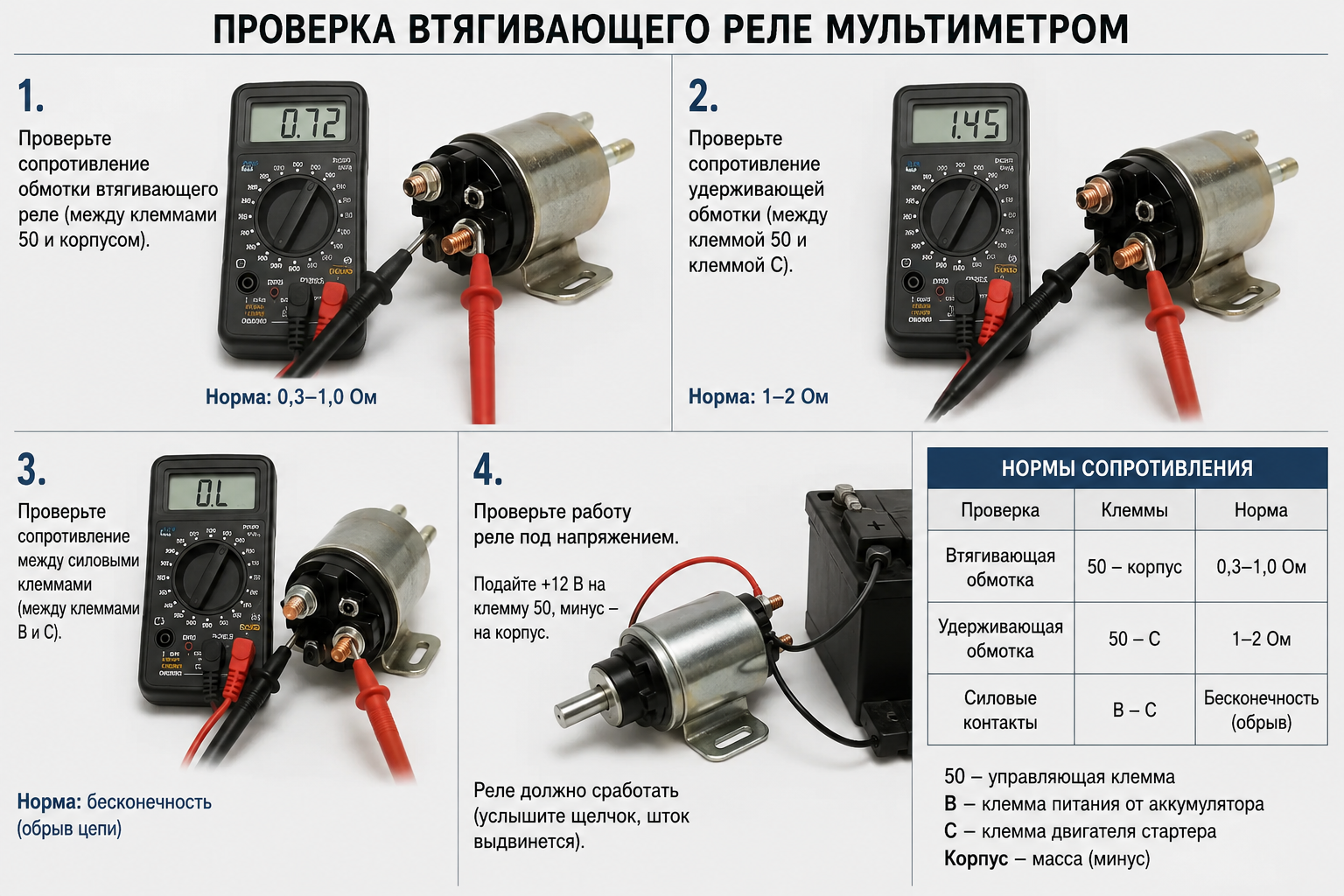

Как использовать мультиметр для точной диагностики

Более безопасный и точный способ — проверка с помощью мультиметра. Для этого нужно снять стартер с автомобиля.

1. Проверка управляющей обмотки. Переключите мультиметр в режим омметра (измерения сопротивления). Подключите один щуп к управляющей клемме реле (маленький контакт), а второй — к его корпусу («массе»). Сопротивление должно быть в пределах 1-2 Ом. Если оно бесконечно — обмотка в обрыве.
2. Проверка силовой цепи. Подключите щупы к двум силовым болтам. Сопротивление должно быть бесконечным. Затем подайте 12В на управляющую клемму и корпус (можно использовать аккумулятор). Реле должно щелкнуть, и сопротивление между силовыми болтами должно упасть до нуля. Если этого не происходит, силовые контакты не замыкаются.

Отличаем поломку реле от севшего аккумулятора и неисправного стартера

Чтобы не делать лишнюю работу, важно правильно определить источник проблемы.

Ремонтировать или менять? Взвешиваем все «за» и «против» в 2026 году

Столкнувшись с неисправностью, владелец встает перед выбором: попытаться отремонтировать старое реле или купить новое. В 2026 году оба варианта имеют свои плюсы и минусы.

Когда ремонт оправдан: экономия и доступность

Основная причина выхода реле из строя — подгорание медных контактных пластин («пятаков») внутри. Ремкомплекты для популярных моделей стартеров широко доступны и стоят недорого.

Преимущества ремонта:

• Низкая стоимость: Цена ремкомплекта в разы ниже стоимости нового реле, особенно оригинального.
• Сохранение качества: Если у вас установлено оригинальное (заводское) реле, ремонт позволяет сохранить его надежный корпус и обмотки, заменив лишь изношенные детали.
• Доступность: Найти ремкомплект для распространенных автомобилей обычно не составляет труда.

Почему замена часто является лучшим решением

Несмотря на экономию, ремонт не всегда возможен или целесообразен.

Преимущества замены:

• Экономия времени: Купить и установить новое реле быстрее, чем разбирать, чистить и собирать старое.
• Гарантия: На новую деталь предоставляется гарантия производителя.
• Надежность: Если изношены не только «пятаки», но и сама обмотка или механические части, ремонт не даст долгосрочного результата. Новое реле — это комплексное решение проблемы.
• Неразборные реле: На многих современных автомобилях устанавливаются неразборные (вальцованные) реле, ремонт которых крайне затруднителен или невозможен.

Пошаговый ремонт втягивающего реле стартера: инструкция для самостоятельной работы

Если вы решили, что ремонт — ваш вариант, следуйте этой пошаговой инструкции. Процесс рассмотрим на примере классического разборного реле.

Шаг 1: Подготовка инструментов и ремкомплекта

Вам понадобятся:

• Набор гаечных ключей и головок для снятия стартера.
• Отвертки (крестовая и плоская).
• Паяльник (может потребоваться для отпайки вывода обмотки).
• Тиски для удобства работы.
• Наждачная бумага (мелкой зернистости).
• Ветошь, очиститель карбюратора или спирт для чистки деталей.

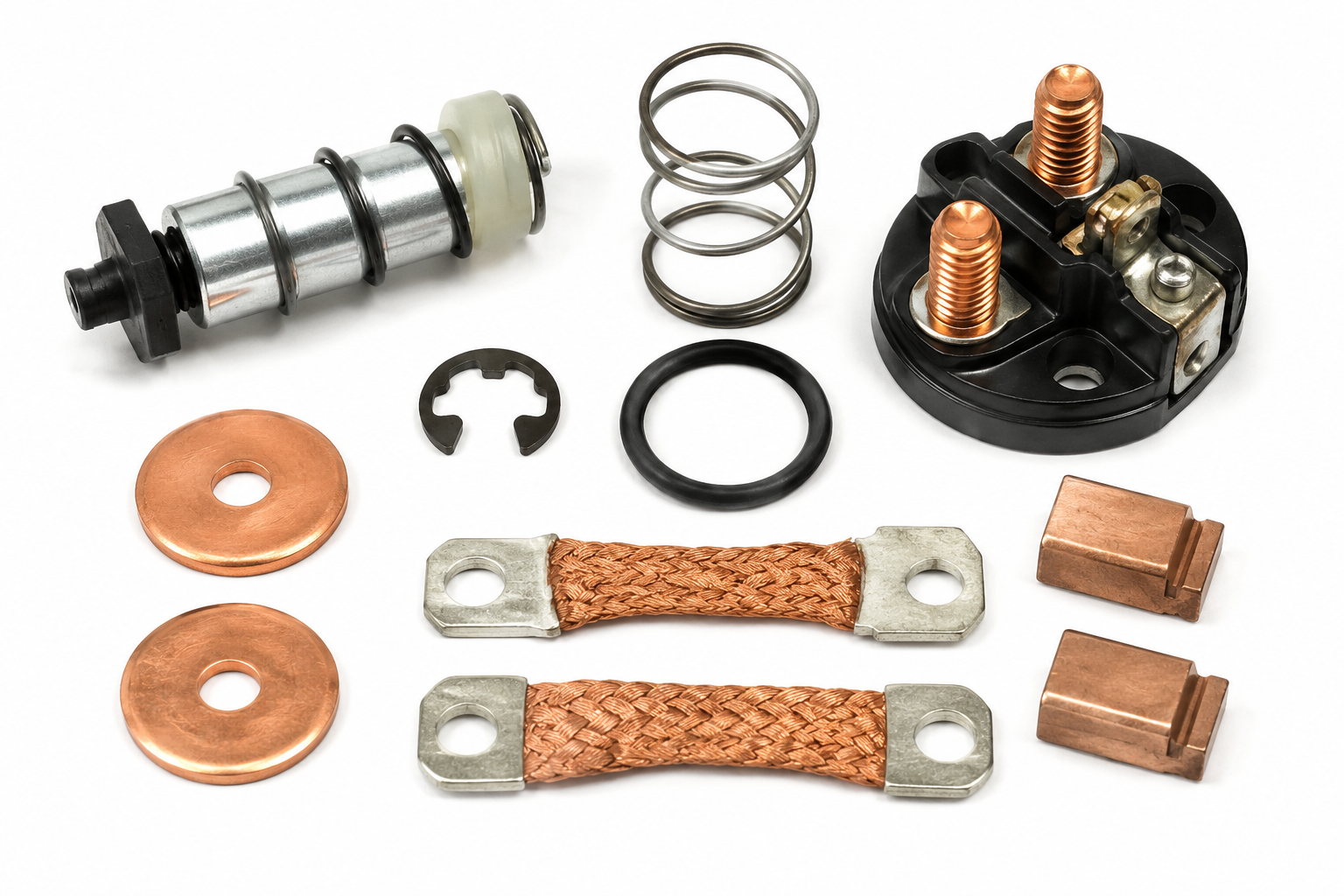

• Ремкомплект для вашего реле (новые контактные болты и пластина-«пятак»).

Шаг 2: Демонтаж стартера с автомобиля

Процесс снятия стартера отличается на разных моделях авто, но общий принцип таков:

1. Отключите минусовую клемму АКБ.
2. Отсоедините все провода от втягивающего реле (силовой и управляющий).
3. Открутите 2-3 болта, которыми стартер крепится к блоку двигателя или коробке передач.
4. Аккуратно извлеките стартер.

Шаг 3: Разборка втягивающего реле

1. Зажмите стартер в тисках (не слишком сильно).
2. Открутите гайку, крепящую вывод обмотки реле к силовой клемме стартера.
3. Открутите 2-3 винта, которые крепят реле к корпусу стартера.
4. Снимите реле. Возможно, придется немного провернуть его, чтобы вывести шток из зацепления с вилкой бендикса.
5. Открутите винты, стягивающие крышку реле. На некоторых моделях крышка завальцована — ее придется аккуратно развальцевать.

Шаг 4: Осмотр, чистка и замена контактных пластин («пятаков»)

Внутри вы увидите два медных болта и подвижную контактную пластину (пятак). Чаще всего причина неисправности — их подгорание и выработка.

• Осмотрите контакты: На них будут видны раковины и следы нагара.
• Замените детали: Открутите гайки и замените старые болты и «пятак» на новые из ремкомплекта.
• Если ремкомплекта нет: Можно попытаться восстановить старые. Для этого аккуратно выровняйте рабочую поверхность контактов мелким напильником или наждачной бумагой, добиваясь ровной и чистой плоскости. «Пятак» можно перевернуть на 180 градусов, если его обратная сторона не изношена.
• Очистка: Тщательно очистите все внутренние части реле от грязи и старой смазки.

Шаг 5: Сборка и проверка на аккумуляторе перед установкой

Сборка производится в обратном порядке. Убедитесь, что все детали установлены правильно. Перед установкой стартера на автомобиль настоятельно рекомендуется проверить его работу «на столе».

1. Подключите «минус» аккумулятора к корпусу стартера.
2. Подключите «плюс» аккумулятора к верхнему силовому болту реле.
3. Коротким проводом подайте «плюс» с силового болта на управляющую клемму.

При правильной работе вы должны услышать щелчок, бендикс выдвинется вперед и одновременно стартер начнет быстро вращаться. Это подтверждает, что и механическая, и электрическая части работают корректно.

Если ремонт не помог: как правильно подобрать новое реле

Если ремонт оказался неэффективным или невозможным, потребуется замена. Чтобы не ошибиться с выбором, следуйте простым правилам:

• Используйте VIN-код: Самый надежный способ — подбор по VIN-коду автомобиля в каталогах запчастей.
• Номер на старой детали: На корпусе старого реле или стартера обычно есть каталожный номер производителя (Bosch, Valeo, Denso и т.д.). Используйте его для поиска аналога.

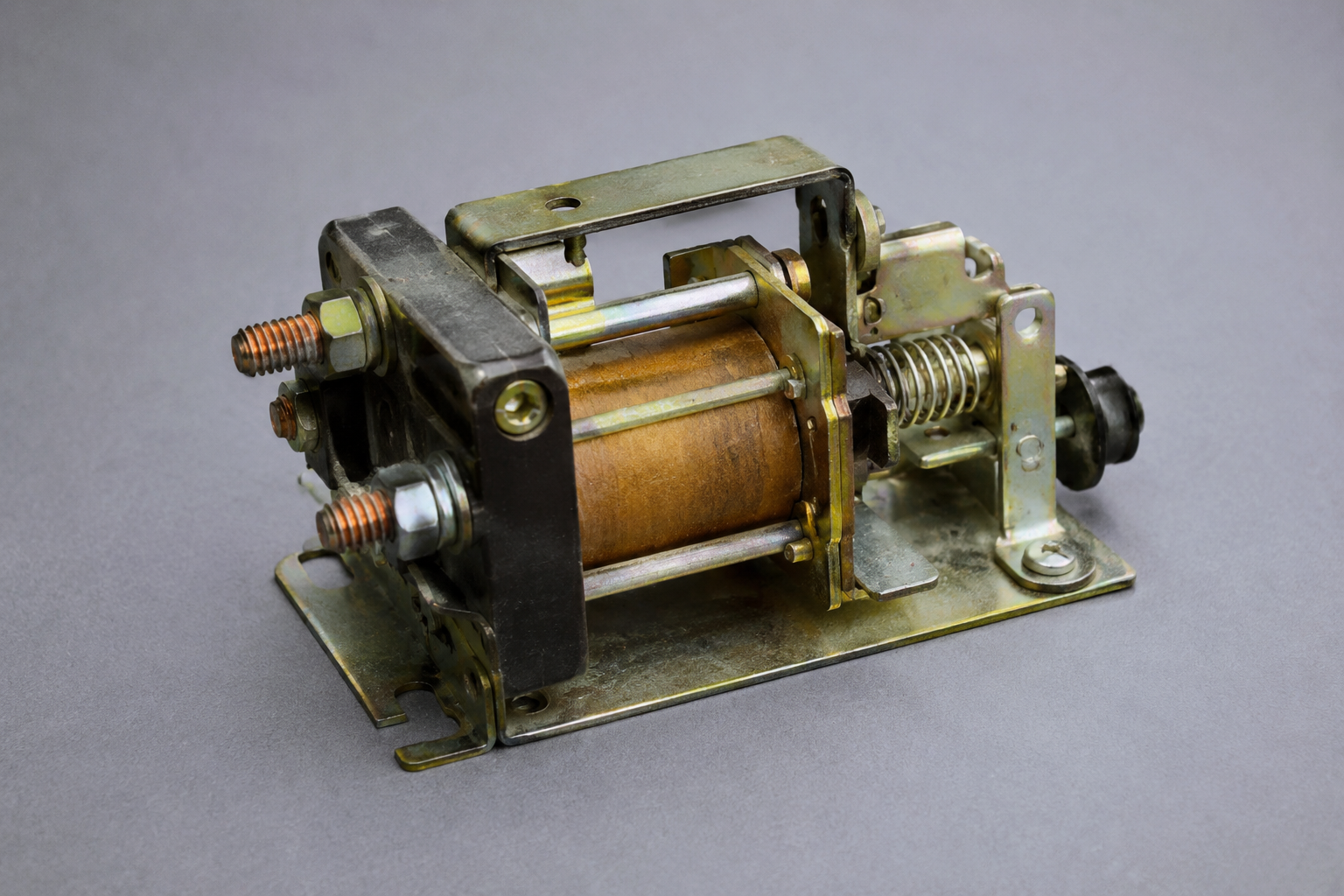

• Оригинал или аналог: Оригинальные детали (OEM) — это гарантия качества, но и высокая цена. Качественные аналоги от известных брендов (Krauf, Cargo, ZM) могут стать хорошей альтернативой по соотношению цены и качества.

Часто задаваемые вопросы

Сколько стоит новое втягивающее реле в 2026 году?

Цены сильно варьируются в зависимости от марки автомобиля и производителя детали. В среднем, стоимость аналогового реле на популярные модели составляет от 1500 до 4000 рублей. Оригинальные детали могут стоить в 2-3 раза дороже.

Можно ли ездить на машине, если щелкает втягивающее реле?

Если реле только щелкает, завести машину не получится. Если же оно срабатывает через раз, то ездить можно, но это крайне ненадежно. Вы рискуете в любой момент не завестись в самом неподходящем месте. Проблему следует устранить как можно скорее.

Сколько времени занимает ремонт для новичка?

Снятие и установка стартера может занять от 1 до 3 часов, в зависимости от доступа к нему. Сам процесс разборки, ремонта и сборки реле обычно занимает около 1-1.5 часов. В общей сложности, новичку стоит закладывать на всю процедуру 3-5 часов.

Что лучше: поменять только реле или весь стартер в сборе?

Если стартер имеет большой пробег (более 150-200 тыс. км), и вы не уверены в состоянии его щеток и втулок, разумнее заменить стартер в сборе. Это будет дороже, но даст гарантию беспроблемной работы всего узла на долгий срок. Если же сам стартер в хорошем состоянии, а проблема только в реле, замена одной детали будет экономически оправдана.
