Вы поворачиваете ключ в замке зажигания, ожидая привычного рокота мотора, но в ответ слышите лишь сухой щелчок или, что еще хуже, полную тишину. Знакомая ситуация? За годы работы в техпомощи я видел сотни водителей, которые в этот момент начинают паниковать, думая о капитальном ремонте двигателя. Но чаще всего проблема кроется в маленьком, но критически важном узле. Сегодня разберем, как проверить реле стартера (оно же втягивающее), не будучи автоэлектриком, и что делать, чтобы уехать своим ходом.
- Втягивающее реле стартера: анатомия и принцип работы
- Как работает устройство: от поворота ключа до запуска
- Две обмотки — двойная ответственность
- Главные признаки неисправности: диагностика на слух
- Щелчок без вращения
- Втягивающее срабатывает через раз
- Стартер жужжит, но двигатель стоит
- Пошаговая инструкция: как проверить втягивающее без снятия
- Техника безопасности (Написано кровью)
- Визуальный осмотр
- «Метод отвертки» (для опытных)
- Глубокая диагностика снятого узла: мультиметр и провода
- Проверка мультиметром
- Тест «на живую» от аккумулятора
- Схема подключения втягивающего реле: разбираемся в проводах
- Почему оно ломается: основные причины
- Ремонт или замена: можно ли оживить старое втягивающее
- Можно ли «вскрыть» неразборное реле?
- FAQ: Вопросы, которые мне задают на дороге
- ### Какое реле отвечает за запуск двигателя, если стартер вообще молчит?
- ### Можно ли завести машину, если сломалось втягивающее реле?
- ### Как отличить неисправность втягивающего от севшего аккумулятора?
- ### Почему новое реле щелкает, но стартер все равно не крутит?

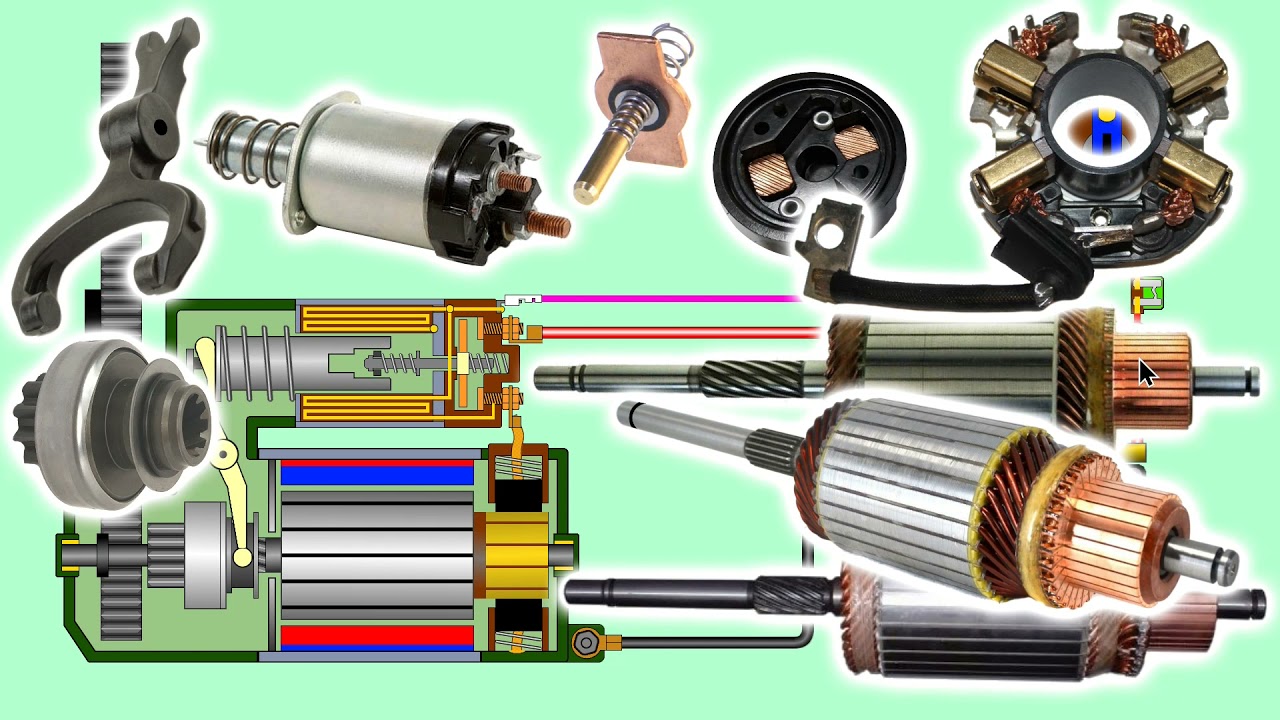

Втягивающее реле стартера: анатомия и принцип работы
Многие водители путают втягивающее реле с обычным реле в блоке предохранителей. Давайте проясним: втягивающее — это тот самый цилиндр, который «сидит верхом» на основном корпусе стартера. Это не просто выключатель, а настоящий силовой посредник.
Как работает устройство: от поворота ключа до запуска
Принцип работы втягивающего реле гениален в своей простоте. Когда вы поворачиваете ключ в положение «Старт», происходит два действия одновременно:
- Механическое: Электромагнит внутри реле втягивает стальной сердечник. Через рычаг (вилку) он выталкивает шестерню (бендикс) вперед, чтобы она вошла в зацепление с маховиком двигателя.
- Электрическое: В конце своего хода сердечник замыкает два массивных медных контакта («пятака»). Ток от аккумулятора напрямую устремляется к электромотору стартера, и тот начинает вращать двигатель.
Две обмотки — двойная ответственность
Внутри этого цилиндра спрятаны две обмотки, каждая из которых играет свою роль:
- Втягивающая обмотка: Очень мощная. Ее задача — сдвинуть тяжелый сердечник и сжать пружину. Она работает доли секунды.
- Удерживающая обмотка стартера: Более слабая. Она включается, когда сердечник уже втянут, и удерживает его в этом положении, пока вы держите ключ повернутым. Это нужно, чтобы не тратить лишнюю энергию АКБ.
Важно помнить: Втягивающее реле работает с огромными токами. Если обычная лампочка потребляет пару ампер, то здесь в момент пуска могут проходить сотни ампер. Именно поэтому контакты со временем подгорают.
Главные признаки неисправности: диагностика на слух
Как понять, что не работает втягивающее на стартере, а не сам мотор или аккумулятор? Опытный водитель может поставить предварительный диагноз, даже не открывая капот.
Щелчок без вращения
Самый частый сценарий: вы поворачиваете ключ, слышите отчетливый металлический «Клац!», но стартер молчит.
- Что это значит: Втягивающая обмотка сработала, сердечник выдвинул бендикс (отсюда и звук), но силовые контакты (пятаки) не замкнулись или подгорели. Ток не доходит до электромотора.
- Нюанс: Если щелчки частые и быстрые («Тр-р-р-р»), то виновато не реле, а разряженный аккумулятор. Ему просто не хватает сил удерживать реле втянутым.
Втягивающее срабатывает через раз
Бывает, что машина заводится с пятой или десятой попытки. Это классический признак подгорания контактов внутри реле. В какой-то момент контакт «пробивает» нагар, и ток проходит, но надежности у такого узла уже нет. В любой мороз вы рискуете остаться на парковке.
Стартер жужжит, но двигатель стоит
Если вы слышите быстрое вращение электромотора (жужжание), но двигатель не прокручивается — проблема, скорее всего, не в реле, а в бендиксе (обгонной муфте) или слизанных зубьях маховика. Реле свою задачу выполнило — ток подало, но механическая сцепка не произошла.
Пошаговая инструкция: как проверить втягивающее без снятия
Если вы встали на трассе или во дворе, снимать стартер — не вариант. Есть экспресс-методы диагностики.
Техника безопасности (Написано кровью)
Прежде чем лезть под капот:
- Поставьте коробку передач в нейтраль (МКПП) или паркинг (АКПП).
- Затяните ручной тормоз до упора.
- Убедитесь, что одежда не свисает и не попадет под ремни, если мотор вдруг заведется.
Визуальный осмотр
Первым делом найдите стартер. Осмотрите провод втягивающего реле — это самый тонкий провод, который приходит на фишку или клемму. Часто он просто окисляется или отваливается от вибрации. Пошевелите его, снимите и наденьте обратно. Иногда этого достаточно, чтобы контакт восстановился.
«Метод отвертки» (для опытных)
Это дедовский способ запустить машину, если не срабатывает втягивающее реле стартера от ключа, но сам стартер жив.
- Включите зажигание (поверните ключ, чтобы загорелись лампочки на приборной панели).
- Возьмите длинную отвертку с изолированной ручкой или гаечный ключ.
- Найдите на задней крышке втягивающего реле два толстых медных болта. Один идет от аккумулятора (всегда под напряжением!), второй уходит внутрь стартера.
- Аккуратно перемкните эти два болта металлической частью инструмента.
- Искры будут — не пугайтесь.
- Если стартер бодро закрутился — значит, электромотор жив, а проблема именно во втягивающем реле (оно не замыкает цепь само) или в проводке от замка зажигания.
Глубокая диагностика снятого узла: мультиметр и провода
Если вы сняли стартер, можно провести полноценную дефектовку. Вам понадобятся мультиметр и заряженный аккумулятор с проводами для прикуривания.

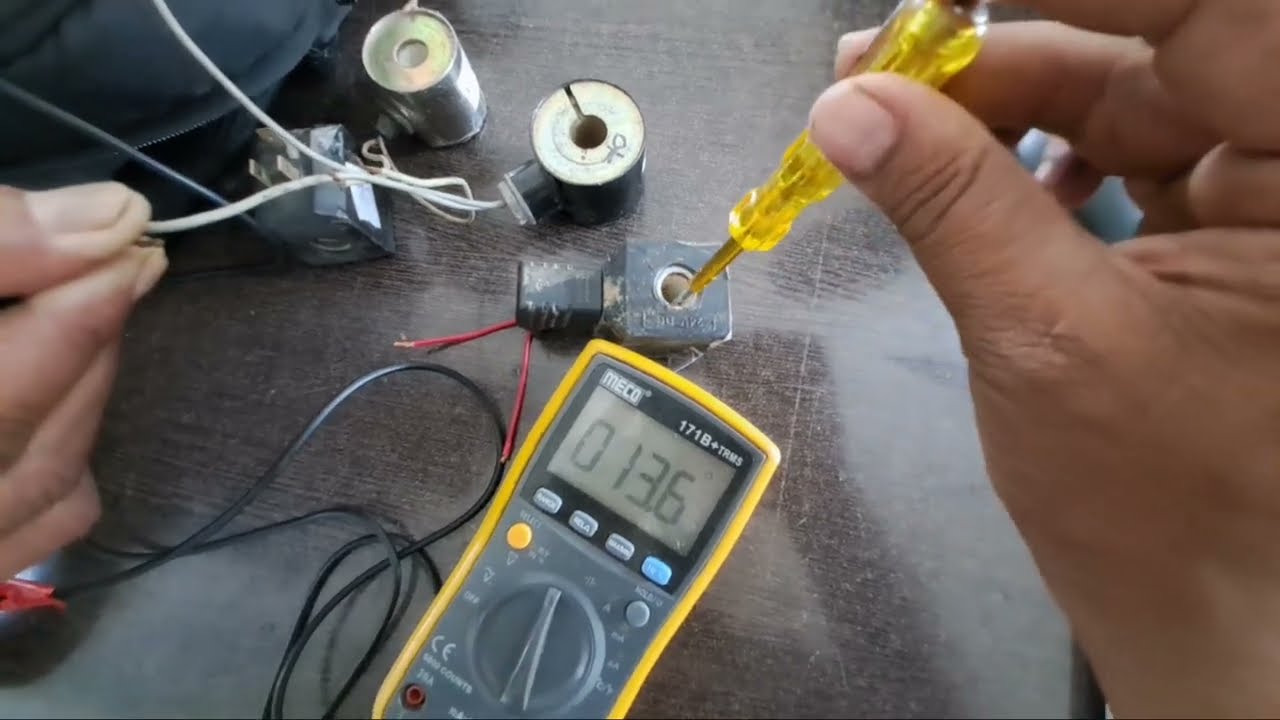

Проверка мультиметром
Как проверить мультиметром втягивающее реле на обрыв обмоток? Переведите прибор в режим измерения сопротивления (Омметр).
- Проверка втягивающей обмотки: Один щуп на управляющий контакт (куда приходит тонкий провод), второй — на нижний силовой болт (который уходит на мотор стартера). Сопротивление должно быть небольшим (около 1–3 Ом).
- Проверка удерживающей обмотки: Один щуп на тот же управляющий контакт, второй — на корпус реле (массу). Сопротивление также должно быть, но чуть выше.
Если мультиметр показывает «бесконечность» (1), значит, произошел обрыв обмотки. Такое реле — на выброс.
Тест «на живую» от аккумулятора
Это самый надежный способ увидеть, как работает реле стартера в динамике.
- Положите стартер на землю и прижмите ногой (он сильно дергается при запуске!).
- Минус от АКБ подключите к корпусу стартера.
- Плюс от АКБ подайте на управляющий контакт втягивающего.
- Результат: Реле должно с сильным щелчком выбросить шестерню бендикса вперед. Если движение вялое или его нет — механизм заклинило или обмотки сгорели.
Схема подключения втягивающего реле: разбираемся в проводах
Чтобы не запутаться при обратной сборке, запомните простую схему. На задней крышке втягивающего обычно есть три точки подключения:
| Контакт / Клемма | Откуда идет провод | За что отвечает | Примечание |
|---|---|---|---|
| Клемма 30 (Верхний болт) | Толстый кабель напрямую от плюса АКБ | Постоянное питание | Всегда под напряжением! |
| Клемма 50 (Управляющий) | Тонкий провод от замка зажигания | Команда «Старт» | Подает плюс при повороте ключа |
| Выход на мотор (Нижний болт) | Толстый провод (или шина) уходит внутрь стартера | Питание электромотора | Обесточен, пока реле не сработает |
Частая ошибка: При замене втягивающего забывают зачистить клеммы наждачкой. Окисленный контакт нагревается и снова приводит к поломке через месяц.
Почему оно ломается: основные причины
Понимание причин поможет избежать повторных проблем. Вот топ-3 «убийцы» реле запуска стартера:

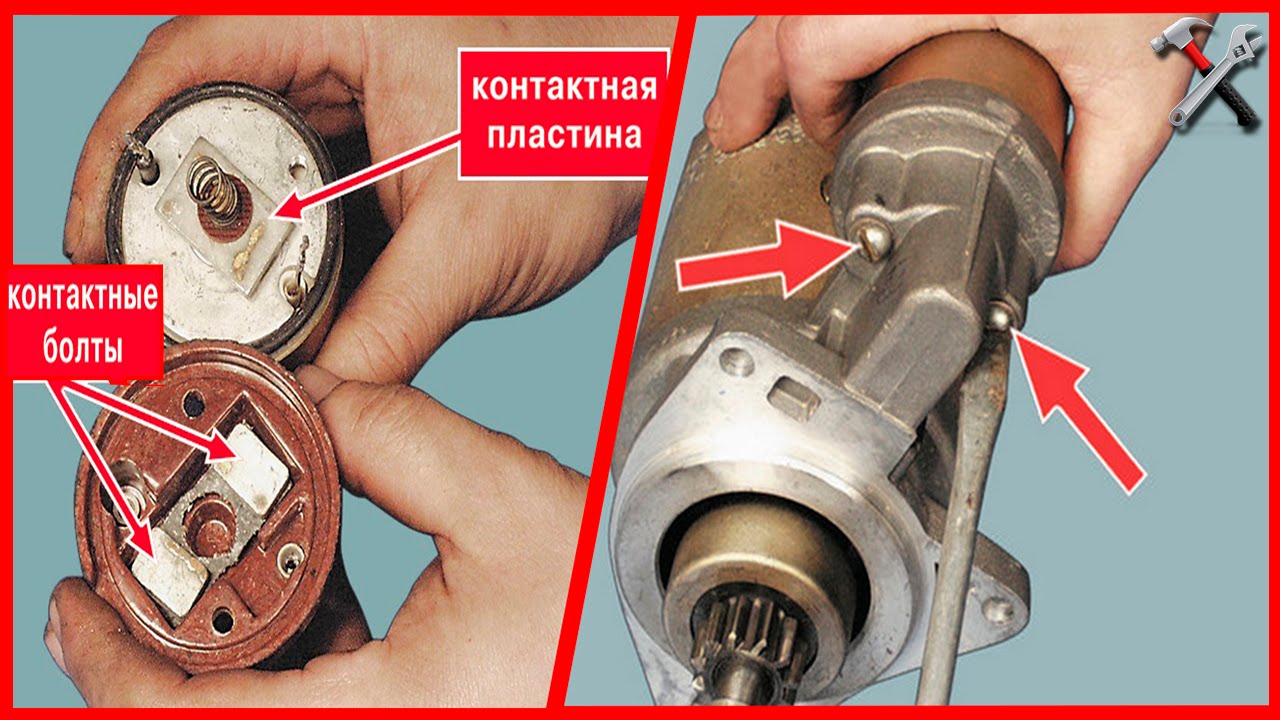

- Подгорание пятаков. Самая частая проблема. Каждый запуск — это мини-сварка внутри реле. Со временем на медных пластинах образуется нагар, который не проводит ток.
- Грязь и коррозия. Втягивающее устройство стартера не герметично. Внутрь попадает пыль, масло и влага. Смазка густеет на морозе, и сердечник начинает «залипать», двигаясь слишком медленно.
- Перегрев. Если вы долго крутите стартер (более 10–15 секунд), пытаясь завести машину зимой, обмотки перегреваются, изоляция плавится, и происходит межвитковое замыкание.
Совет из практики: Если машина не заводится с первой попытки, делайте паузы между прокрутками минимум в 30 секунд. Дайте реле и стартеру остыть.
Ремонт или замена: можно ли оживить старое втягивающее
Многие водители старой закалки спрашивают: как отремонтировать втягивающее реле стартера своими руками?
Разборные vs Неразборные
Раньше реле скручивались болтами, и их можно было разобрать, зачистить контакты, перевернуть «пятаки» другой стороной и ездить еще 10 лет. Современные реле в 90% случаев — завальцованные (неразборные).
Можно ли «вскрыть» неразборное реле?
Технически — да, можно аккуратно развальцевать край отверткой и молотком. Но собрать обратно герметично и надежно в гаражных условиях сложно.
- Ремонт имеет смысл, если вы находитесь в глуши, запчастей нет, а ехать надо. Чистка контактов даст временный эффект.
- Замена выгоднее, если вы цените свое время. Новое втягивающее (даже качественный аналог) стоит относительно недорого, а гарантия того, что оно не подведет в ливень или мороз, бесценна.
Как поставить втягивающее на стартер?
Процедура проста: откручиваете два винта крепления к корпусу стартера, выводите сердечник из зацепления с вилкой и ставите новое в обратном порядке. Главное — правильно попасть «ушком» сердечника в рычаг вилки.
FAQ: Вопросы, которые мне задают на дороге
### Какое реле отвечает за запуск двигателя, если стартер вообще молчит?
За запуск отвечает цепочка: замок зажигания -> реле стартера (в блоке предохранителей, есть не на всех авто) -> втягивающее реле (на самом стартере). Если тишина полная, проверьте сначала предохранитель и маленькое реле в блоке, а затем уже лезьте к стартеру.
### Можно ли завести машину, если сломалось втягивающее реле?
Да, если коробка механическая — «с толкача» или на буксире. Если АКПП или нет помощников — можно попробовать замкнуть силовые контакты на стартере отверткой (при включенном зажигании), если к нему есть доступ.
### Как отличить неисправность втягивающего от севшего аккумулятора?
При севшем АКБ лампочки на приборной панели сильно тускнеют или гаснут в момент поворота ключа, а реле может издавать треск. При неисправном втягивающем лампочки горят ярко и не моргают, а под капотом слышен только один четкий щелчок или тишина.
### Почему новое реле щелкает, но стартер все равно не крутит?
Возможно, проблема не в реле. Проверьте состояние массового провода (от минуса АКБ на кузов и двигатель). Если масса плохая, то для щелчка реле тока хватает, а для вращения мотора — уже нет. Также может быть изношен щеточный узел внутри самого стартера.
